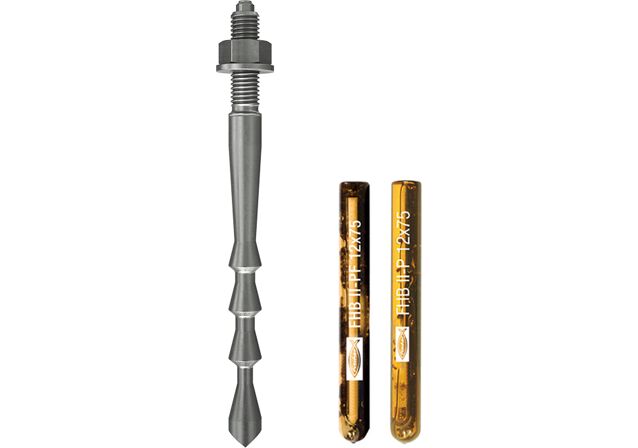

Barra multicono lunga in acciaio e fiale di resina in vetro

Barre multicono FHB II-A L e fiale FHB II-P/PF

Name: Barre multicono FHB II-A L e fiale FHB II-P/PF
Brand: fischer

Varianti del prodotto

58 Varianti del prodotto

Stoccaggio

Diametro foro

Profondità foro

Adatto per

Confezione

Quantità

Più risultati

Visualizzate 18 di 58 varianti

Vantaggi

Il sistema Highbond FHB II raggiunge i più elevati valori di carico in calcestruzzo fessurato. Così sono necessari un minor numero di punti di fissaggio e piastre più piccole.
La resina in cartuccia FIS HB e le fiale FHB II-P/PF offrono le stesse prestazioni e possono essere utilizzate con gli ancoranti FHB II-A S (versione corta) o L (versione lunga). E' quindi possibile scegliere la soluzione più economica in base ai requisiti richiesti.
La resina pre-dosata in fiala FHB II-P/PF può essere utilizzata in fori non puliti. Questo la rende una soluzione economica e rapida. Rappresenta la soluzione perfetta per poche installazioni o applicazioni sommerse.
La speciale formulazione utilizzata nella fiala FHB II-PF assicura un'installazione particolarmente rapida.
La dimensione della cartuccia della resina a iniezione FIS HB si adatta bene per installazioni in serie.

Applicazioni

Balaustre
Facciate
Scale
Staffaggi metallici
Macchinari
Installazione di serbatoi
Piloni
Protezioni antiurto
Costruzioni metalliche
Costruzioni in legno

Materiali di supporto

Certificato per:

Calcestruzzo da C20/25 a C50/60, fessurato e non fessurato

Idoneo anche per:

Calcestruzzo C12/15

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Certificazioni

ETA-05/0164
ETA-21/0948
DoP No. 0280
DoP No. 0282
DoP No. 0293
DoP No. 0327
(2103/12/12) - CM
GS 3.2/16-352-1

Montaggio

FHB II è un ancorante chimico a controllo di coppia per installazione passante e non passante.
La barra di ancoraggio può essere installata con la resina in cartuccia FIS HB oppure con la resina in fiala FHB II-P / FHB II-PF HIGH SPEED ed è saldamente ancorata nel foro.
Quando si serra il dado esagonale, i coni della barra di ancoraggio sono richiamati contro il guscio di resina, che si espande contro la parete del foro.
La resina vinilestere senza stirene sigilla completamente il foro.
Quando si utilizza la resina in fiala, installare la barra di ancoraggio attraverso un movimento a roto-percussione utilizzando un martello perforatore. Utilizzare l'utensile di montaggio RA-SDS, art. n° 62420.

ETA - Valutazione Tecnica Europea

pdf, ETA-05/0164

Valutazione Tecnica Europea per Sistema fischer Highbond FHB II - Ancorante chimico a controllo di coppia per utilizzo in calcestruzzo

Creato il 14/12/2017

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0282

Declaration of Performance for fischer Highbond-Anchor FHB II (Bonded fastener for use in concrete)

Creato il 19/01/2021

ETA - Valutazione Tecnica Europea

pdf, ETA-21/0948

European Technical Assessment for fischer Highbond-Anchor FHB II for diamond drilling / extended working life

Creato il 09/09/2022

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0327

Declaration of Performance for fischer Highbond-Anchor FHB II for diamond drilling / extended working life (Bonded expansion fastener for use in concrete)

Creato il 16/09/2022

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0293

Declaration of Performance for fischer Highbond-Anchor FHB II (Bonded expansion fastener for use in concrete)

Creato il 03/01/2022

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0280

Declaration of Performance for fischer Highbond-Anchor FHB / FHB dyn / FDA (Bonded expansion fastener for use in concrete)

Creato il 30/06/2021

Rapporto di resistenza al fuoco

pdf, (2103/12/12) - CM

lnjection systems FHB / FHB dyn / FDA

Valido da 15/07/2021
a 15/07/2026

Rapporto di resistenza al fuoco

pdf, GS 3.2/16-352-1

fischer Highbond anchors FHB II and FHB 11 lnject

Valido da 07/02/2017
a 06/02/2027

Pagina di catalogo

pdf,

Scheda Dati di Sicurezza

pdf,

Scheda Dati di Sicurezza per Fiala FHB II-P 12x120 Art. Nr. 96844

Scheda Dati di Sicurezza

pdf,

Scheda Dati di Sicurezza per Fiala FHB II-PF 12 X 120 Art. Nr. 500544

Stoccaggio	—
Diametro foro ( d₀ )	25 mm
Profondità foro ( h₀ )	235 mm
Adatto per	—
Confezione	scatola
Quantità	8 pz.
EAN	4006209523704

Stoccaggio	—
Diametro foro ( d₀ )	18 mm
Profondità foro ( h₀ )	175 mm
Adatto per	—
Confezione	scatola
Quantità	10 pz.
EAN	4006209970386

Stoccaggio	—
Diametro foro ( d₀ )	12 mm
Profondità foro ( h₀ )	110 mm
Adatto per	—
Confezione	scatola
Quantità	10 pz.
EAN	4006209976166

Stoccaggio	—
Diametro foro ( d₀ )	12 mm
Profondità foro ( h₀ )	110 mm
Adatto per	—
Confezione	scatola
Quantità	10 pz.
EAN	4006209969427

Stoccaggio	36 mesi
Diametro foro ( d₀ )	14 mm
Profondità foro ( h₀ )	135 mm
Adatto per	FHB II-A L M 12 x 120
Confezione	—
Quantità	10 pz.
EAN	4006209968444
