Art.-Nr. 564685

GTIN (EAN-Code): 4048962463101

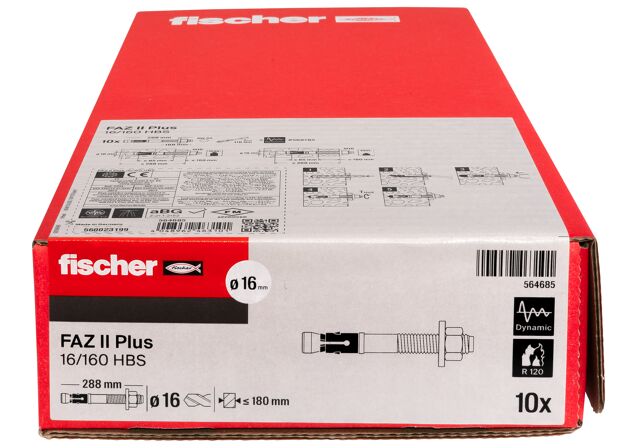

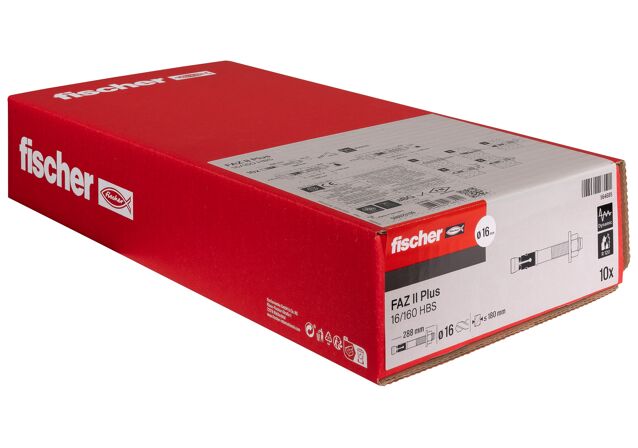

FAZ II Plus 16/160 HBS Ancorante con fascetta espandente

Name: FAZ II Plus 16/160 HBS Ancorante con fascetta espandente
Brand: fischer

Varianti del prodotto

Disegno CAD

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

La rondella maggiorata secondo lo standard DIN 1052 (non preassemblata) è ideale per il fissaggio di strutture lignee. Ciò consente di migliorare la trasmissione della forza durante il fissaggio delle costruzioni in legno.
Installazione rapida senza bisogno di pulire il foro come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
Acciaio zincato a freddo (spessore zincatura ≥5µm).
L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus HBS una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.
Il FAZ II Plus HBS è certificato per categoria di prestazione sismica C1 e C2 con e senza l'uso della rondella di riempimento FFD.
Installazione rapida senza bisogno di pulire il foro come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.

Art. n. 568785
KIT dinamico per FAZ II Plus M16
Art. n. 567792
ABG Pompetta di soffiaggio per la pulizia manuale dei fori
Art. n. 549954
SDS Plus Quattric II 16/400/450
Art. n. 531830
SDS Plus II 16/400/450

Ancorante a battere con rosetta maggiorata per costruzioni in legno secondo DIN 1052

Vantaggi

Versione in acciaio inossidabile HCR (ex nomenclatura “C”) con classe di resistenza alla corrosione CRC V (in accordo alla EN 1993-1-4)
Con il nuovo Benestare Tecnico Opzione 1, sono stati fortemente migliorati i carichi a trazione e a taglio. Per questo motivo è possibile ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio.
FAZ II Plus HBS possiede due profondità di ancoraggio (standard e ridotta).
La collaudata fascetta di espansione permette le più elevate capacità di carico. In questo modo sono necessari un minor numero di punti di fissaggio e piastre di ancoraggio più piccole.
Le certificazioni internazionali garantiscono la massima sicurezza e le migliori prestazioni. Queste certificazioni coprono anche l'utilizzo in zone sismiche o l'utilizzo di punte cave.

L'ancoraggio ad espansione in acciaio è ideale per il fissaggio di dormienti e travi di bordo di solai, garage e pompeiane.

Applicazioni

Costruzioni in acciaio
Balaustre
Consolle
Scale
Passerelle portacavi
Macchinari
Gradini
Cancelli
Facciate
Costruzioni in legno

Materiali di supporto

Approvato per:

Calcestruzzo da C20/25 a C50/60, fessurato
Calcestruzzo da C20/25 a C50/60, non fessurato

Idoneo anche per:

Calcestruzzo C12/15 e C80/95
Calcestruzzo con fibre di acciaio
Mattoni pieni in silicato di calcio

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Certificazioni

ETA-19/0520
ETA-20/0897
DoP No. 0334
DoP No. 0337
3023222

Montaggio

Idoneo per installazione passante e non passante ed è anche per installazione distanziata grazie alla lunga filettatura.
Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.
Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB. Per un riempimento ottimale utilizzare l'opportuno disco di riempimento FFD (opzionale).

1 / 5

1 / 6

1 / 8

ETA - Valutazione Tecnica Europea

pdf, ETA-19/0520

European Technical Assessment for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanical fasteners for use in concrete

Creato il 24/05/2023

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0334

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanical anchor for use in concrete)

Creato il 31/05/2023

ETA - Valutazione Tecnica Europea

pdf, ETA-20/0897

European Technical Assessment for fischer Bolt Anchor FAZ II Plus dynamic - Post-installed fasteners in concrete under fatigue cyclic loading

Creato il 22/05/2023

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0337

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus dynamic (Post-installed fastening in cracked or uncracked concrete)

Creato il 05/06/2023

Certificazione ETA
Certificazione sismica	C1 / C2
Diametro foro ( d₀ )	16 mm
Profondità foro min per installazione passante ( h₂ )	270 mm
Lunghezza utile hef,stand/hef,red max ( t_fix )	160 / 180 mm
Chiave di serraggio	24 mm
Confezione	scatola
Quantità	10 pz.
EAN	4048962463101
