FAZ II Plus 10/10 HCR Ancorante in acciaio alta resistenza alla corrosione

Produktvarianten

Disegno CAD

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

Installazione rapida senza bisogno di pulire il foro come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
Acciaio inossidabile con elevata resistenza alla corrosione - classe di resistenza alla corrosione CRC V.
L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio anche in ambienti particolarmente corrosivi.
La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus HCR una vita utile di servizio fino a 120 anni.
Il FAZ II Plus HCR è certificato per categoria di prestazione sismica C1 e C2.
Installazione rapida senza bisogno di pulire il foro come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.

Art.-Nr. 531792
SDS Plus II 10/100/160
Art.-Nr. 549922
SDS Plus Quattric II 10/100/165

Ancorante a battere in acciaio inossidabile con elevata resistenza alla corrosione.

Vantaggi

Idoneo per installazione passante e non passante ed è anche per installazione distanziata grazie alla lunga filettatura.
Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
L'ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
In caso di installazione in serie si raccomanda l'utilizzo del percussore FABS.
Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo del tassello e il foro dell'oggetto da fissare con resina FIS V, FIS EM, FIS HB o FIS SB. Per un riempimento ottimale utilizzare l'opportuno disco di riempimento FFD (opzionale).

L'ancoraggio ad espansioneparticolarmente adatto per applicazioni in ambienti altamente corrosivi o con alto livello di inquinamento derivante dai processi di produzione (es. impianti di lavorazione industriale, piscine)

Applicazioni

Costruzioni in acciaio
Balaustre
Consolle
Scale
Passerelle portacavi
Macchinari
Gradini
Cancelli
Facciate
Costruzioni in legno

Materiali di supporto

Approvato per:

Calcestruzzo da C20/25 a C50/60, fessurato
Calcestruzzo da C20/25 a C50/60, non fessurato

Idoneo anche per:

Calcestruzzo C12/15 e C80/95
Calcestruzzo con fibre di acciaio
Mattoni pieni in silicato di calcio

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-19/0520
DoP No. 0334
3023222
ESR-2948
BZS D 23-607
EPD-Kiwa-EE-181456-EN

Certificazione ETA
Certificazioe ICC
Certificazione sismica	C1 / C2
Diametro foro ( d₀ )	10 mm
Profondità foro min per installazione passante ( h₂ )	85 mm
Lunghezza utile hef,stand/hef,red max ( t_fix )	10 / 30 mm
Chiave di serraggio	17 mm

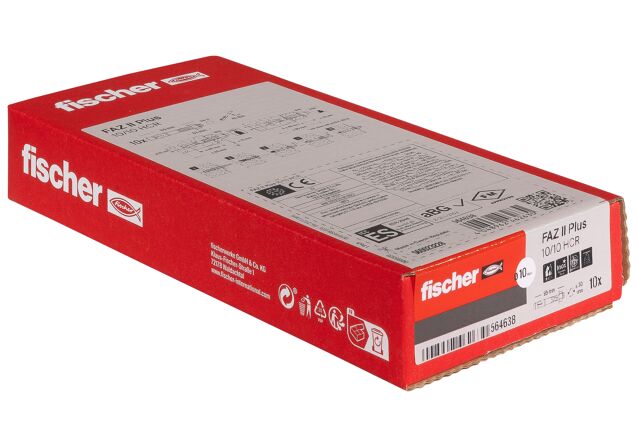

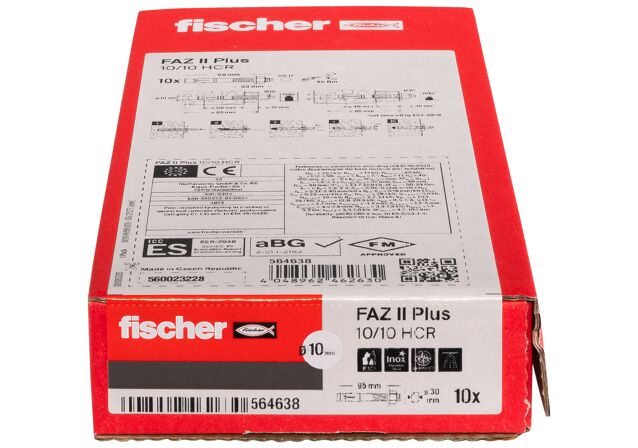

Confezione	scatola
Quantità	10 pz.
EAN	4048962462630
