Art.-No. 563925

GTIN (EAN-Code): 4048962457377

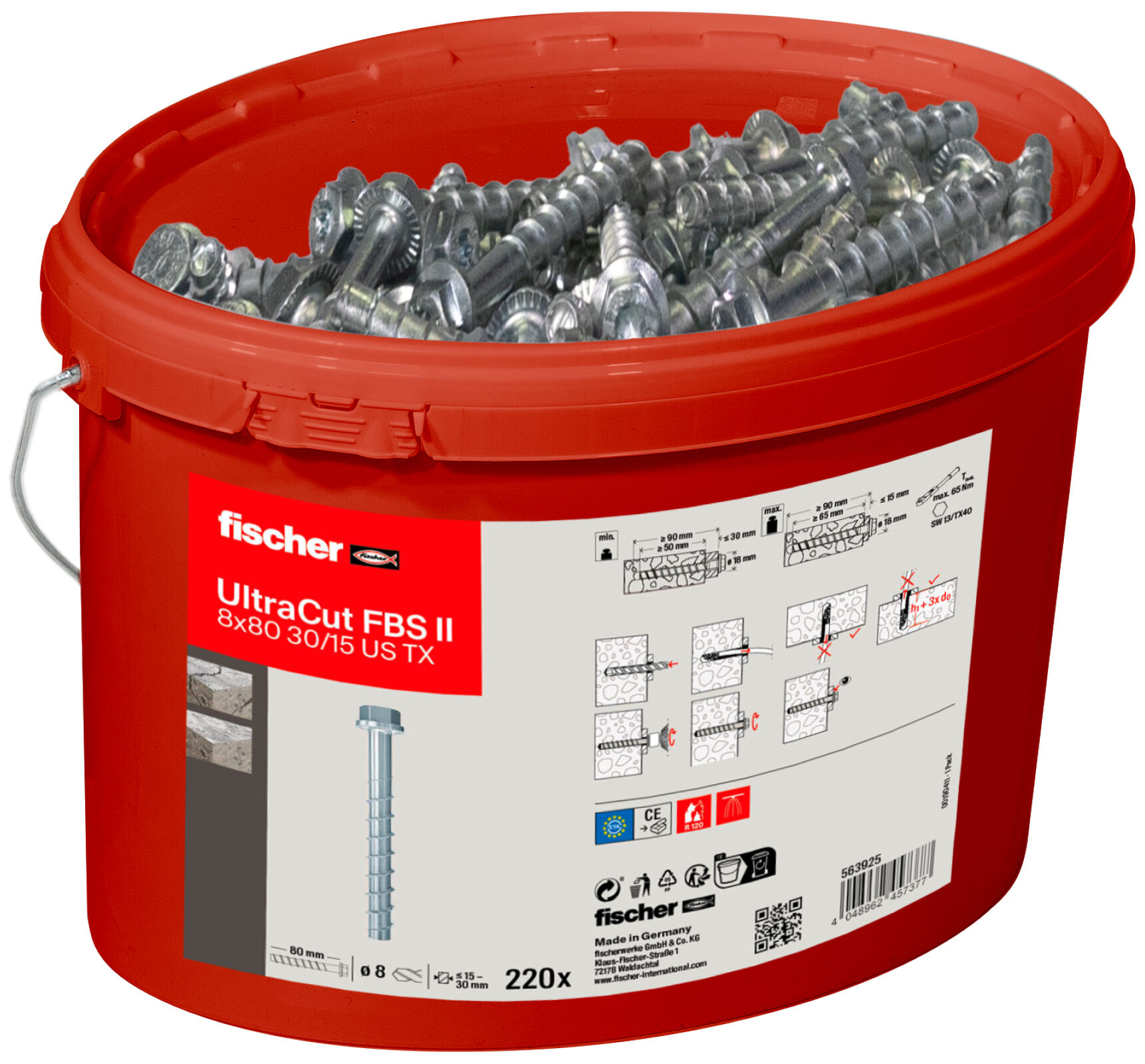

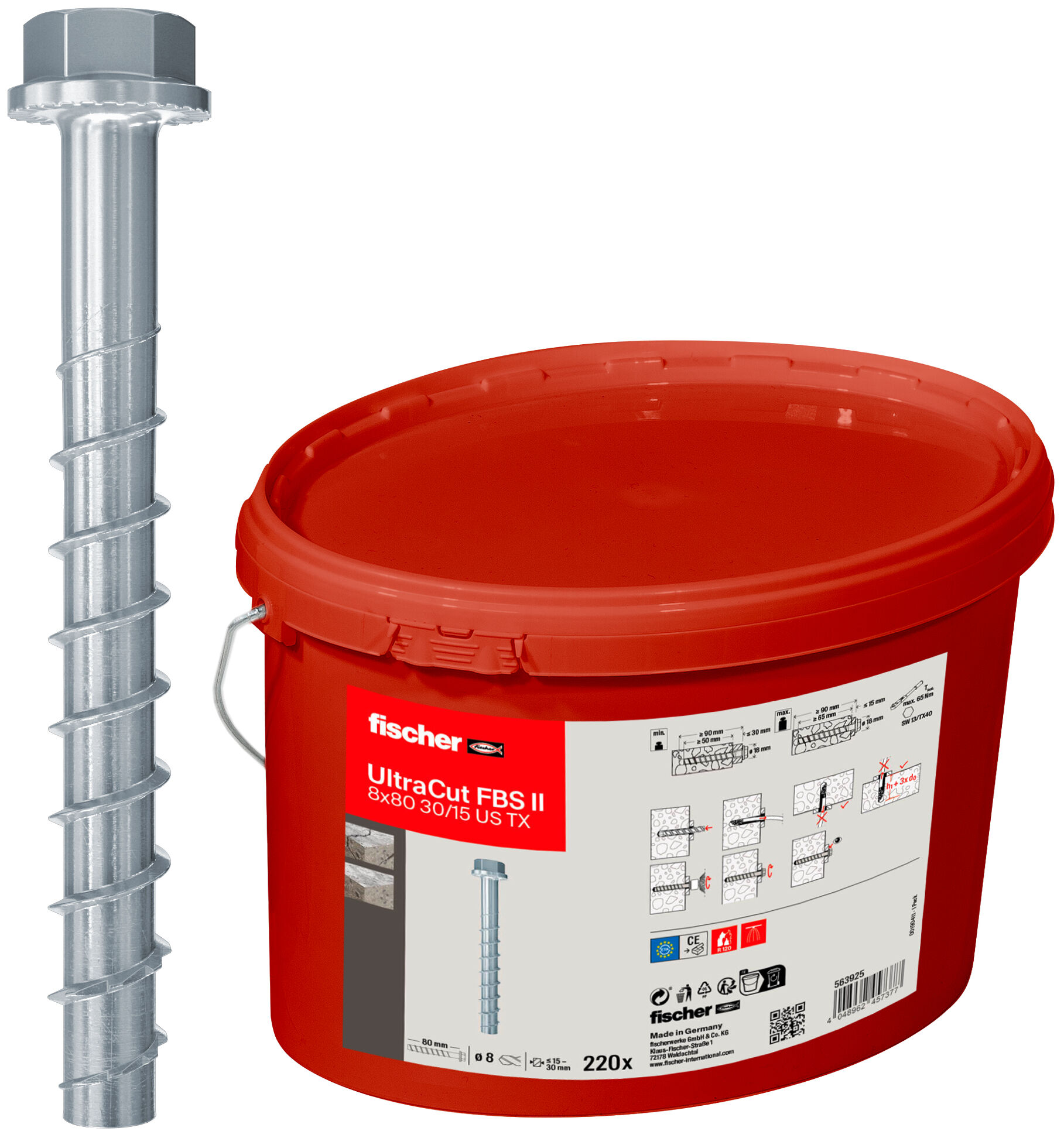

FBS II 8x80 30/15 US Vite con testa esagonale e rosetta integrata

Name: FBS II 8x80 30/15 US Vite con testa esagonale e rosetta integrata
Brand: fischer

Produktne variante

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

Vite in acciaio zincato a testa esagonale
Certificato per applicazioni sismiche (C1 e C2)
Approvato per calcestruzzo C20/25 fino a C50/60 fessurato e non fessurato
Ideale anche per installazioni su murature in mattoni pieni, pietra naturale, calcestruzzo aerato autoclavato
Certificato fino a 3 profondità di avvitamento così da attarsi a numerosi tipi di carico o materiali

Viti per calcestruzzo ad alte prestazioni in acciaio zincato, certificate per installazioni in zona sismica C2 e come connettore a taglio per il rinforzo di solai e strutture in cemento e latero-cemento.

Vantaggi

UltraCut FBS II 8-14 US con testa esagonale sono caratterizzate dalla rosetta già integrata.
Fino a tre profondità di avvitamento certificate per una massima flessibilità nel carico e nello spessore dell'oggetto da fissare.
La speciale geometria a dente di sega permette di filettare rapidamente il calcestruzzo.
Nessuna pulizia del foro richiesta per installazione a soffitto, a pavimento eseguendo un foro più profondo di 3 volte il diametro oppure utilizzando punte cave con aspirazione.
L'ancoraggio non provoca tensioni nel materiale di supporto (funzionamento a sottosquadro), assicurando i minimi interassi e distanze dal bordo possibili.
La certificazione ETA permette applicazioni in calcestruzzo fessurato e non fessurato e per le categorie di prestazione sismica C1 e C2.
Il disco FFD deve essere posizionato fra la piastra e la vite UltraCut FBS II US quando è richiesta la categoria di prestazione sismica C2. Il lato svasato del disco FFD va rivolto verso la piastra di ancoraggio. Lo spessore del disco FFD deve essere aggiunto allo spessore della piastra da fissare nel calcolo dell’effettiva profondità di inserimento della vite nel calcestruzzo.
La certificazione ETA consente la regolazione dell'applicazione 2 volte, allentando la vite per calcestruzzo (max 20 mm) per inserire uno spessore (max 10 mm) e/o allineare la piastra di base.
L'omologazione tedesca permette il riutilizzo della vite per ancoraggi temporanei (es. costruzioni con casseforme) attraverso il cilindro di controllo FUP.
La certificazione ETA consente l'utilizzo della versione US a testa esagonale come connettore a taglio per il rinforzo e il consolidamento di solai e strutture in cemento e latero-cemento. Per questa applicazione si raccomanda l’uso del SC-ST 8 (art. 557872) in caso di FBS II 8 US o del SC-ST 10 (art. 557874) in caso di FBS II 10 US.

UltraCut FBS II US è una linea di viti in acciaio zincato a testa esagonale per installazioni ad elevate performance su calcestruzzo fessurato e non fessurato anche in zona sismica C1 e C2. Per l'utilizzo di queste viti non è necessaria la pulizia del foro e la speciale geometria della punta consente la filettatura dello strato di calcestruzzo in maniera semplice e veloce.

Applicazioni

Rinforzo e consolidamento di solai e strutture in cemento e latero-cemento
Costruzioni in acciaio
Scaffalature
Barriere di protezione antiurto
Piastre di base
Profili in metallo
Facciate
Scale
Ringhiere
Cancellate
Balaustre
Elementi divisori
Elementi di protezione
Ancoraggio temporaneo di attrezzature di cantiere
Puntelli di casseforme

Materiali di supporto

Approvato per:

Calcestruzzo da C20/25 a C50/60, fessurato
Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

Calcestruzzo C12/15
Muratura in mattoni pieni
Calcestruzzo aerato autoclavato
Pietra naturale con struttura compatta

Podroben opis najdete v priloženem dokumentu

Dovoljenja

ETA-15/0352
DoP No. 0185
DoP No. 0227
Z-21.8-2049
VdS CEA 4001 :2008-11(03)

Montaggio

UltraCut FBS II US è idonea per installazione passante.
Quando l’installazione è a soffitto o a pavimento non e richiesta alcuna pulizia del foro. Per fori a pavimento l’installatore deve eseguire un foro più profondo di 3 volte il diametro.
Per l’installazione ottimale è raccomandato l’utilizzo di un adeguato avvitatore a impulsi con inserti esagonale o TX idonei all'applicazione degli impulsi tangenziali.
La vite è installata correttamente quando la testa della vite si appoggia sull'oggetto da fissare (controllo della regolazione visiva).
Per fissaggi temporanei il riutilizzo è consentito solo se la vite per calcestruzzo non passa attraverso il cilindro di controllo FUP.
Per applicazioni in categoria di prestazione sismica C2 riempire lo spazio anulare tra il gambo della vite e il foro dell’oggetto da fissare con resina FIS V, FIS EM Plus, FIS HB o FIS SB, utilizzando il Kit sismico FFD. Lo spessore del disco FFD deve essere aggiunto allo spessore della piastra da fissare nel calcolo dell’effettiva profondità di inserimento della vite nel calcestruzzo.
Per applicazioni di viti FBS II US come connettore a taglio è consigliato l'utilizzo dello strumento di posa SC-ST

1 / 9

1 / 3

1 / 2

ETA - Valutazione Tecnica Europea

pdf, ETA-15/0352

Valutazione Tecnica Europea per Vite per calcestruzzo fischer ULTRACUT FBS II - Vite per utilizzo in calcestruzzo

Ustvarjeno na 05/10/2020

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0227

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)

Ustvarjeno na 19/10/2020

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0185

Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)

Ustvarjeno na 27/11/2020

Certificazione ETA
Diametro foro ( d₀ )	8 mm
Confezione	Secchio
Quantità	220 pz.
EAN	4048962457377

FBS II 8x80 30/15 US Vite con testa esagonale e rosetta integrata
