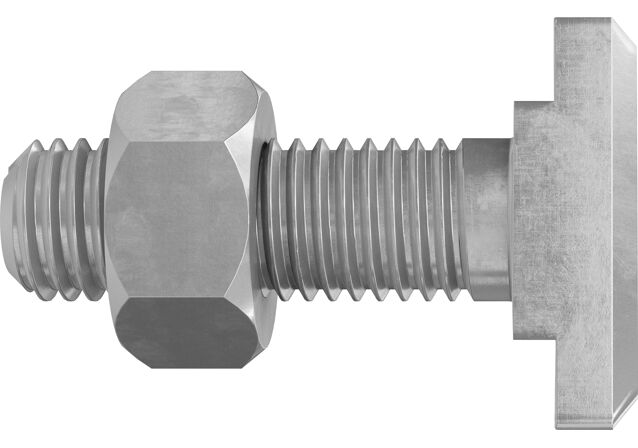

FBC-28/15-M12x30-8.8-HDG

Bullone a martello piano per binari con bordo liscio.

Vantaggi

Bullone a martello FBC liscio compatibile con binari Cast-in con bordi lisci.
Buona capacità portante idonea per taglio e trazione.
Soluzione di fissaggio preposizionata in grado di compensare le tolleranze in loco.
Adatto per applicazioni in calcestruzzo fessurato e non fessurato.
Soluzione di fissaggio regolabile in modo continuo.

Bulloni a martello lisci per l'utilizzo in combinazione con binari a bordo liscio FES-C formati a freddo o FES-H, FES-H-P e FES-H-I formati a caldo.

Proprietà

Applicazioni

Materiali di supporto

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Certificazioni

Montaggio

Inserire i bulloni a martello FBC all'interno deI binario FES-C o FES-H nella posizione desiderata.
Ruotare i bulloni in senso orario fino quando la rotazione si blocca.
Posizionare l'oggetto da fissare facendo passare i bulloni attraverso i fori o le asole presenti sull'oggetto.
Posizionare la rosetta sulla vite del dado a martello e applicare la coppia specificata dal progetto.

1 / 14

Certificazione ETA
Filettatura metrica ( M )	M12
Diametro ( d )	12 mm
Lunghezza ( l )	30 mm
Lunghezza ( b_cbo,1 )	11 mm
Larghezza ( b_cbo2 )	22,2 mm
Altezza ( t_cbo )	7 mm
Min. spacing channel bolts ( s_cbo )	60 mm
Adatto per	FES-C-28/15
Profilo	FBC-28/15
Materiale	zincato a caldo 8.8
Quantità	100 pz.
EAN	4048962521801
