Un unico tassello da 55 mm per il fissaggio su pannelli da 9,5 a 30 mm.

DuoHM fissaggio per pannelli

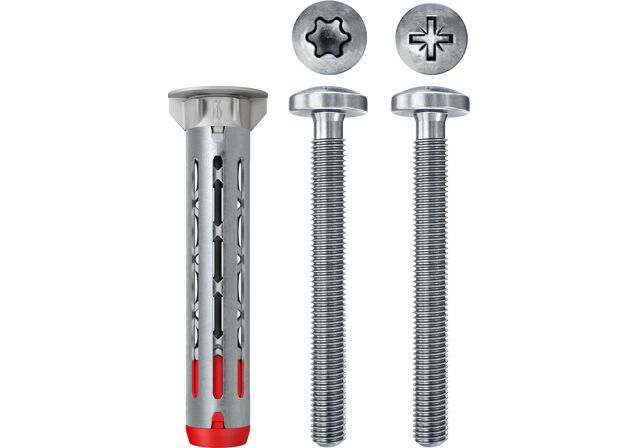

Tassello in acciaio, nylon e nylon rinforzato fibra-vetro per applicazioni su cartongesso, gessofibra e pannelli in legno. Vite metrica con testa cilindrica e impronta Pozi. L'installazione non richiede l'uso di pinze o altri attrezzi speciali.

Varianti del prodotto

Scarica le immagini

Varianti del prodotto

9 Varianti del prodotto

Diametro foro

Profondità foro min

Lunghezza fissaggio

Dimensioni vite

Spessore pannello

Attacco utensile

Visualizzate 9 di 9 varianti

Vantaggi

DuoHM può essere installato in modo rapido e semplice con un avvitatore a batteria, senza bisogno di pinze o altri strumenti di installazione. Questo riduce i tempi di installazione fino al 50% rispetto ai comuni tasselli metallici per cartongesso.
L’esclusiva tecnologia bimateriale soddisfa requisiti di carico elevati.
Il corpo metallico si piega ancorandosi al retro del pannello; la sottostruttura in nylon invece si annoda garantendo ulteriore resistenza a trazione.
Un’unica lunghezza di tassello copre tutti gli spessori più comuni delle lastre da 9,5 a 30 mm, per un’applicazione flessibile, efficiente ed economica.
Il collarino con ali antirotazione in nylon assicura una corretta installazione ed evita danni alla finitura del supporto.
Grazie alle dimensioni ridotte del collarino, il tassello non è più visibile dietro l’oggetto fissato.

Montaggio

Preforare il pannello con punta per legno o per metallo.
DuoHM è adatto per pannelli e lastre di spessore da 9,5 a 30 mm.
Il corpo metallico si piega dietro il pannello e preme contro il retro di esso, mentre la struttura in nylon si annoda nel materiale da costruzione.
L’installazione è completa quando il corpo di metallo è perfettamente premuto contro il pannello, ovvero quando la coppia di serraggio è chiaramente percepibile.
Grazie alla filettatura interna metrica, la vite può essere svitata e riavvitata più volte.

1 / 8

Diametro foro ( d₀ )	8 mm
Profondità foro min ( h₁ )	55 mm
Lunghezza fissaggio ( l )	55 mm
Dimensioni vite ( d_s x l_s )	4,0 x 55 mm
Spessore pannello ( d_p )	9,5 - 30 mm
Attacco utensile	PZ2
Profondità foro min	—
Spessore fissabile max ( t _fix )	8 mm
Profondità cavità min ( a )	45 mm
Quantità	4 pz.
EAN	4048962523898

Diametro foro ( d₀ )	10 mm
Profondità foro min ( h₁ )	55 mm
Lunghezza fissaggio ( l )	55 mm
Dimensioni vite ( d_s x l_s )	5,0 x 55 mm
Spessore pannello ( d_p )	9,5 - 30 mm
Attacco utensile	PZ2
Profondità foro min	—
Spessore fissabile max ( t _fix )	8 mm
Profondità cavità min ( a )	45 mm
Quantità	4 pz.
EAN	4048962523904

Diametro foro ( d₀ )	12 mm
Profondità foro min ( h₁ )	55 mm
Lunghezza fissaggio ( l )	55 mm
Dimensioni vite ( d_s x l_s )	6,0 x 55 mm
Spessore pannello ( d_p )	9,5 - 30 mm
Attacco utensile	PZ3
Profondità foro min	—
Spessore fissabile max ( t _fix )	8 mm
Profondità cavità min ( a )	45 mm
Quantità	4 pz.
EAN	4048962523911

Diametro foro ( d₀ )	8 mm
Profondità foro min ( h₁ )	55 mm
Lunghezza fissaggio ( l )	55 mm
Dimensioni vite ( d_s x l_s )	4,0 x 55 mm
Spessore pannello ( d_p )	9,5 - 30 mm
Attacco utensile	PZ2
Profondità foro min	—
Spessore fissabile max ( t _fix )	8 mm
Profondità cavità min ( a )	45 mm
Quantità	25 pz.
EAN	4048962523980

Diametro foro ( d₀ )	10 mm
Profondità foro min ( h₁ )	55 mm
Lunghezza fissaggio ( l )	55 mm
Dimensioni vite ( d_s x l_s )	5,0 x 55 mm
Spessore pannello ( d_p )	9,5 - 30 mm
Attacco utensile	PZ2
Profondità foro min	—
Spessore fissabile max ( t _fix )	8 mm
Profondità cavità min ( a )	45 mm
Quantità	25 pz.
EAN	4048962523997
