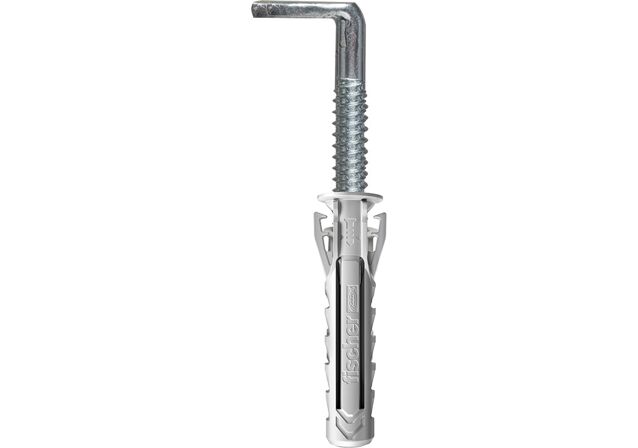

Fissaggio per cassetta e scaldabagno WDS X / PFS
Fissaggi per cassette e scaldabagni
Il fissaggio per cassetta scaricatrice e scaldabagno
Fissaggio per cassetta e scaldabagno WDS X / PFS
Varianti del prodotto
Scarica le immagini
Varianti del prodotto
Filtro
Diametro foro
Filtro
8 Varianti del prodotto
Diametro foro
Profondità foro min
Contenuto
Confezione
Quantità
EAN
WDS 10
Art.-Nr. 567596
10
[mm]
70
[mm]
2 tasselli SX Plus 10, 2 cancani
Sacchetto
2
[pz.]
8001132113615
Diametro foro
(
d
0
)
10
mm
Profondità foro min
(
h
1
)
70
mm
Contenuto
2 tasselli SX Plus 10, 2 cancani
Confezione
Sacchetto
Quantità
2
pz.
EAN
8001132113615
WDS 12
Art.-Nr. 567597
12
[mm]
80
[mm]
2 tasselli SX Plus 12, 2 cancani
Sacchetto
2
[pz.]
8001132113660
Diametro foro
(
d
0
)
12
mm
Profondità foro min
(
h
1
)
80
mm
Contenuto
2 tasselli SX Plus 12, 2 cancani
Confezione
Sacchetto
Quantità
2
pz.
EAN
8001132113660
WDS 14
Art.-Nr. 567598
14
[mm]
90
[mm]
2 tasselli SX Plus 14, 2 cancani
Sacchetto
2
[pz.]
8001132113707
Diametro foro
(
d
0
)
14
mm
Profondità foro min
(
h
1
)
90
mm
Contenuto
2 tasselli SX Plus 14, 2 cancani
Confezione
Sacchetto
Quantità
2
pz.
EAN
8001132113707
WDS 14 L
Art.-Nr. 567599
14
[mm]
85
[mm]
2 tasselli SX Plus 14, 2 cancani
Polybag
2
[pz.]
8001132113721
Diametro foro
(
d
0
)
14
mm
Profondità foro min
(
h
1
)
85
mm
Contenuto
2 tasselli SX Plus 14, 2 cancani
Confezione
Polybag
Quantità
2
pz.
EAN
8001132113721
WDS 12 K
Art.-Nr. 567558
12
[mm]
75
[mm]
2 tasselli SX Plus 12, 2 cancani
blister
2
[pz.]
8001132112830
Diametro foro
(
d
0
)
12
mm
Profondità foro min
(
h
1
)
75
mm
Contenuto
2 tasselli SX Plus 12, 2 cancani
Confezione
blister
Quantità
2
pz.
EAN
8001132112830
WDS 14 K
Art.-Nr. 567559
14
[mm]
85
[mm]
2 tasselli SX Plus 14, 2 cancani
blister
2
[pz.]
8001132112847
Diametro foro
(
d
0
)
14
mm
Profondità foro min
(
h
1
)
85
mm
Contenuto
2 tasselli SX Plus 14, 2 cancani
Confezione
blister
Quantità
2
pz.
EAN
8001132112847
WDS 10 Y
Art.-Nr. 508283
10
[mm]
70
[mm]
4 x fissaggio S 10, 4 gancio per cassette
scatola
4
[pz.]
8001132082836
Diametro foro
(
d
0
)
10
mm
Profondità foro min
(
h
1
)
70
mm
Contenuto
4 x fissaggio S 10, 4 gancio per cassette
Confezione
scatola
Quantità
4
pz.
EAN
8001132082836
WDS 12 Y
Art.-Nr. 508284
12
[mm]
80
[mm]
4 x fissaggio S 12, 4 gancio per scaldabagni
scatola
4
[pz.]
8001132082843
Diametro foro
(
d
0
)
12
mm
Profondità foro min
(
h
1
)
80
mm
Contenuto
4 x fissaggio S 12, 4 gancio per scaldabagni
Confezione
scatola
Quantità
4
pz.
EAN
8001132082843
Visualizzate 8 di 8 varianti
Vantaggi / descrizione del prodotto
Vantaggi
WDS è un kit di fissaggio completo che permette un'installazione semplice e veloce.
WDS è fornito con ganci di diverso diametro e lunghezza, per una maggior flessibilità nell'installazione.
WDS, grazie all'espansione a 4 settori del tassello SX Plus, è idoneo per l'installazione in materiali di supporto pieni e semipieni.
Il collarino pronunciato e le alette antirotazione impediscono al fissaggio WDS di scivolare nel foro o di ruotare. Questo facilità l’installazione.
Applicazioni e Certificazioni
Applicazioni
Fissaggio di cassette scaricatrici

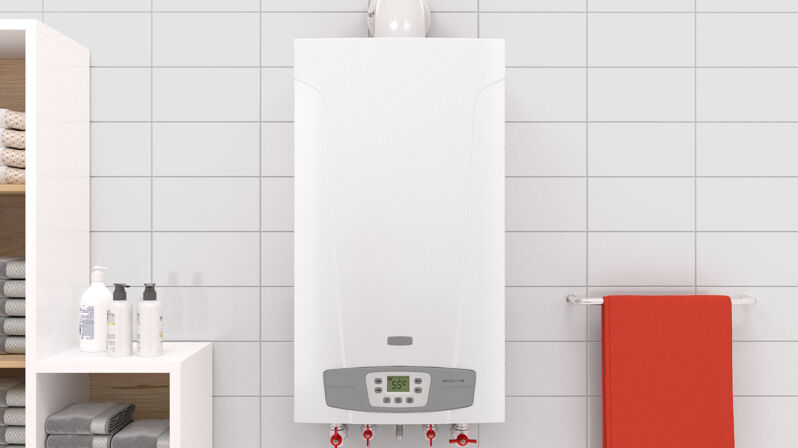

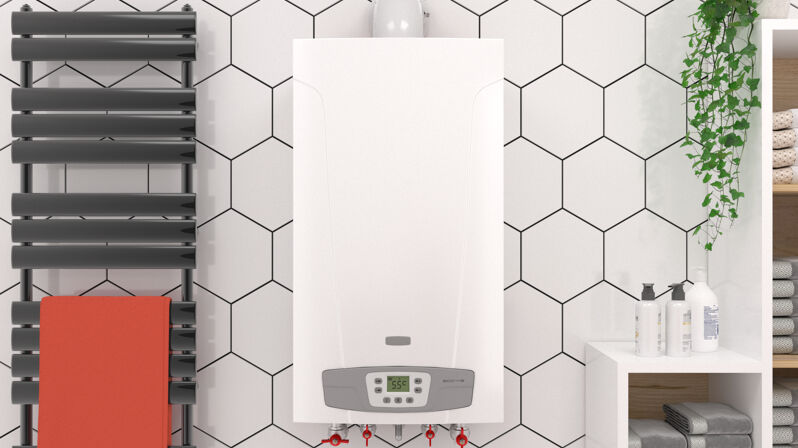

Fissaggio di scaldabagni su murature portanti
Materiali di supporto
Calcestruzzo
Mattone pieno in laterizio
Mattone semipieno (perforato verticalmente) in laterizio
Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella
documentazione tecnica
.
Istruzioni di montaggio
Montaggio
Il fissaggio per cassetta scaricatrice e scaldabagno WDS è idoneo per installazione non passante.
L’avvitamento del gancio nel fissaggio WDS espande il tassello SX Plus in 4 direzioni.
Su supporti semipieni forare solo a rotazione.
