Il fissaggio per cassette scaricatrici a parete con smorzamento delle vibrazioni
Fissaggio per cassette scaricatrici WDC
Produktvarianten
Scarica le immagini
Produktvarianten
1 Produktvarianten
Diametro foro
Profondità foro min
Spessore fissabile max
Contenuto
Quantità
EAN
WDC
Art.-Nr. 567595
10
[mm]
70
[mm]
12
[mm]
2 tasselli SX Plus 10, 2 viti doppie M8 x 80, 2 boccole in nylongrigio con foro ø 8 mm, 2 dadi in nylon BUoH M8x13
2
[pz.]
8001132113608
Diametro foro
(
d
0
)
10
mm
Profondità foro min
(
h
1
)
70
mm
Spessore fissabile max
(
t
fix
)
12
mm
Contenuto
2 tasselli SX Plus 10, 2 viti doppie M8 x 80, 2 boccole in nylongrigio con foro ø 8 mm, 2 dadi in nylon BUoH M8x13
Quantità
2
pz.
EAN
8001132113608
Gesehen 1 von 1 Variante(n)
Die Vorteile / Produktbeschreibung
Vantaggi
La boccola in nylon impedisce il contatto diretto della vite con la ceramica.
Anwendung und Zulassung
Applicazioni

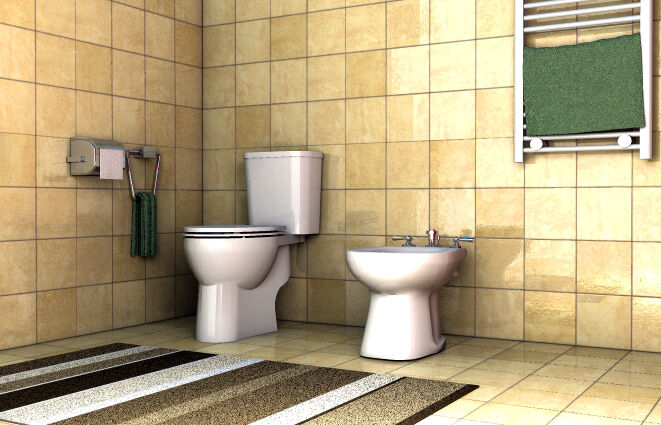

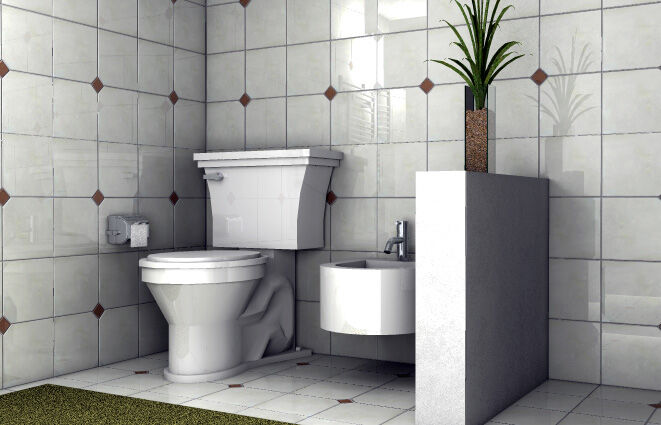

Fissaggio di cassette scaricatrici a parete completo di boccola e dado filettato in nylon
Materiali di supporto
Calcestruzzo
Mattone pieno in laterizio
Mattone semipieno (perforato verticalmente) in laterizio
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im
Download Center
.
Montageanleitung
Montaggio
Preposizionare il tassello, inserire la boccola e fissare la ceramica con il dado in nylon.
Su supporti semipieni forare solo a rotazione (senza rotopercussione)
1
/ 4
1
2
3
4
