Le mensole RC e RX sono plastificate bianche per attutire i rumori, le mensole TF sono verniciate bianche.
Tutte le mensole minimizzano l'impatto estetico, mantenendo così inalterato l'aspetto estetico del radiatore.
Le mensole RC e RX permettono la regolazione verticale del radiatore per un facile allineamento delle staffe.
Le mensole RX sono dotate dei tasselli in nylon SX 8 che garantiscono tenute elevate.
Le mensole RC sono dotate dei fissaggi metallici per lastre e pannelli HM e sono progettate e testate per lastre di cartongesso singole e doppie.
Le mensole TF sono dotate di fissaggio a percussione C che consente una rapida installazione su supporti pieni e semipieni.
Le mensole TF..B hanno sezione tonda, mentre le mensole TF..BP hanno sezione piatta con smusso verticale. Questo permette l'installazione di diverse tipologie di radiatori.
Kit di mensole a gancio verniciate bianche disponibili sia con gancio a sezione tonda che a sezione piatta. Gancio sagomato per il mozzo dei radiatori in alluminio. Boccola bianca di copertura del foro per migliorare l'aspetto estetico.
Applicazioni e Certificazioni
Applicazioni
Fissaggio di radiatori in alluminio
Materiali di supporto
Calcestruzzo
Mattone pieno in laterizio
Mattone semipieno (perforato verticalmente) in laterizio
Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
Istruzioni di montaggio
Montaggio
Mensole RC e RX:
Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione delle 2 mensole per radiatori. Segnare quindi la posizione dei 2 fissaggi di ciascun profilo di supporto.
Forare il materiale di supporto. Utilizzare i fissaggi metallici HM per lastre di cartongesso, oppure i fissaggi in nylon SX per materiali pieni e semipieni.
Avvitare la vite di regolazione a testa bombata sulla staffa della mensola fino a 15 mm dal bordo. Inserire la staffa nel profilo di supporto. Sono possibili due regolazioni in profondità .
Applicare i tappi in plastica bianca sulla sommità dei profili di supporto. Agendo sulla vite a testa bombata regolare l'altezza finale della staffa.
Mensole TF:
Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione delle 2 mensole per radiatori. Segnare quindi la posizione dei fissaggi.
Forare la parete (perforazione a rotazione in muratura di mattoni semipieni e forati) e installare il fissaggio adeguato fornito nella confezione, seguendo le istruzioni di installazione.
Dati tecnici
Diametro foro (
d0
)
10 mm
Contenuto

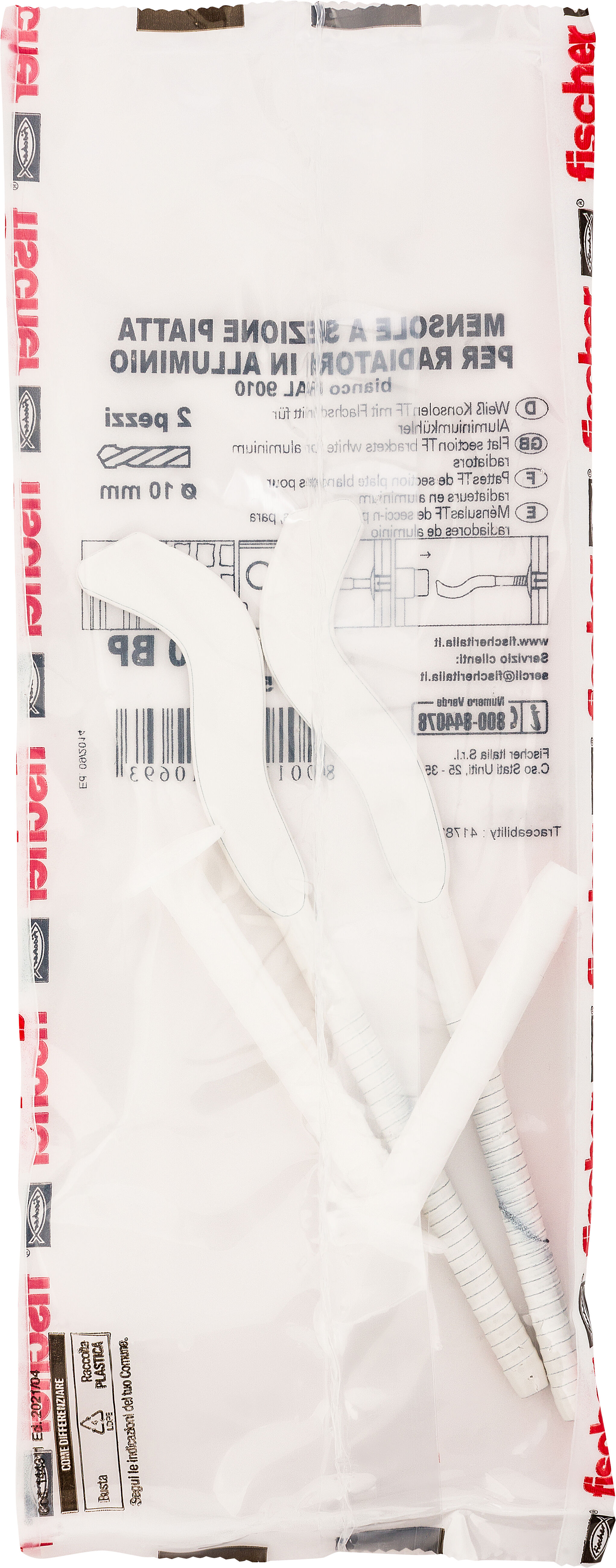

2 staffe a chiodo TF 10/70 BP, 2 tasselli C 10 x 75
