Clip fissatubo a sella SCH
Fissaggi per materiali elettrici
Fissatubo chiuso in nylon
Clip fissatubo a sella SCH
Varianti del prodotto
Scarica le immagini
Varianti del prodotto
11 Varianti del prodotto
Range di serraggio
Colore
Quantità
EAN
SCH 8-12 GR
Art.-Nr. 501212
8 - 12
[mm]
grigio cavo RAL 7035
100
[pz.]
8001132012123
Range di serraggio
(
D
)
8 - 12
mm
Colore
grigio cavo RAL 7035
Quantità
100
pz.
EAN
8001132012123
SCH 8-12 K
Art.-Nr. 504601
8 - 12
[mm]
—
1
[pz.]
8001132046012
Range di serraggio
(
D
)
8 - 12
mm
Colore
—
Quantità
1
pz.
EAN
8001132046012
SCH 12-16 GR
Art.-Nr. 501213
12 - 16
[mm]
grigio cavo RAL 7035
50
[pz.]
8001132012130
Range di serraggio
(
D
)
12 - 16
mm
Colore
grigio cavo RAL 7035
Quantità
50
pz.
EAN
8001132012130
SCH 12-16 K
Art.-Nr. 504602
12 - 16
[mm]
—
1
[pz.]
8001132046029
Range di serraggio
(
D
)
12 - 16
mm
Colore
—
Quantità
1
pz.
EAN
8001132046029
SCH 16-23 GR
Art.-Nr. 501214
16 - 23
[mm]
grigio cavo RAL 7035
50
[pz.]
8001132012147
Range di serraggio
(
D
)
16 - 23
mm
Colore
grigio cavo RAL 7035
Quantità
50
pz.
EAN
8001132012147
SCH 16-23 K
Art.-Nr. 504603
16 - 23
[mm]
—
1
[pz.]
8001132046036
Range di serraggio
(
D
)
16 - 23
mm
Colore
—
Quantità
1
pz.
EAN
8001132046036
SCH 23-32 GR
Art.-Nr. 501215
23 - 32
[mm]
grigio cavo RAL 7035
25
[pz.]
8001132012154
Range di serraggio
(
D
)
23 - 32
mm
Colore
grigio cavo RAL 7035
Quantità
25
pz.
EAN
8001132012154
SCH 23-32 K
Art.-Nr. 504604
23 - 32
[mm]
—
1
[pz.]
8001132046043
Range di serraggio
(
D
)
23 - 32
mm
Colore
—
Quantità
1
pz.
EAN
8001132046043
SCH 23-27 GR
Art.-Nr. 501219
23 - 27
[mm]
grigio cavo RAL 7035
25
[pz.]
8001132012192
Range di serraggio
(
D
)
23 - 27
mm
Colore
grigio cavo RAL 7035
Quantità
25
pz.
EAN
8001132012192
SCH 32-42 GR
Art.-Nr. 501216
32 - 42
[mm]
grigio cavo RAL 7035
25
[pz.]
8001132012161
Range di serraggio
(
D
)
32 - 42
mm
Colore
grigio cavo RAL 7035
Quantità
25
pz.
EAN
8001132012161
SCH 42-54 GR
Art.-Nr. 501217
42 - 54
[mm]
grigio cavo RAL 7035
20
[pz.]
8001132012178
Range di serraggio
(
D
)
42 - 54
mm
Colore
grigio cavo RAL 7035
Quantità
20
pz.
EAN
8001132012178
Visualizzate 11 di 11 varianti
Vantaggi / descrizione del prodotto
Vantaggi
Fissatubo in nylon che permette lo scorrimento di cavi e tubi di diverso diametro.
La pressione delle linguette permette il posizionamento di cavi di diametro diverso nello stesso fissatubi.
Temperatura di posa: -20°C +60°C.
Temperatura di esercizio: -40°C +80°C.
Materiale stabilizzato ai raggi UV.
Apertura con cacciavite.
Collegamento in serie con aggancio laterale.
Grado di autoestinguenza: classe HB - U.L. 94.
Applicazioni e Certificazioni
Applicazioni

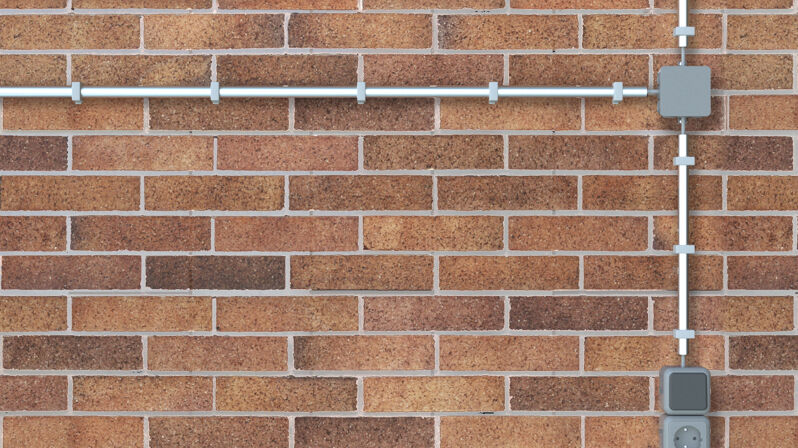

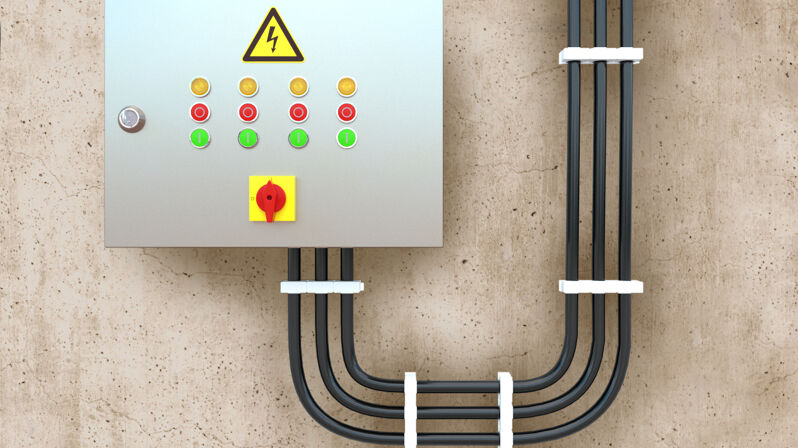

Utile per fissare tubi protettivi, tubi in materiale plastico rigidi e flessibili o cavi
Materiali di supporto
Con il fissaggio S in:
Calcestruzzo
Mattone pieno in laterizio
Mattone pieno di silicato di calcio
Blocco pieno in calcestruzzo alleggerito
Pietra naturale con struttura compatta
Con i fissaggi DuoPower, UX, SX Plus e FU anche in:
Mattone semipieno (perforato verticalmente) in laterizio
Mattone semipieno (perforato verticalmente) in silicato di calcio
Blocco cavo in calcestruzzo alleggerito
Calcestruzzo aerato autoclavato (calcestruzzo cellulare)
Pannelli pieno in gesso
Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella
documentazione tecnica
.
Istruzioni di montaggio
Montaggio
Utilizzabile con i fissaggi: DuoPower 6, UX 6, SX 6, S 6, FU 6 e relativa vite.
Individuare la tipologia di fissatubo più adatta.
Forare il supporto come da indicazioni.
I cavi o i tubi sono posati all'interno del collare SCH e fissati inserendo il nottolino di arresto.
Le linguette interne si adattano a cavi e tubi di diametri diversi.
1
/ 5
1
2
3
4
5
