Art.-No. 562155

GTIN (EAN-Code): 4048962440164

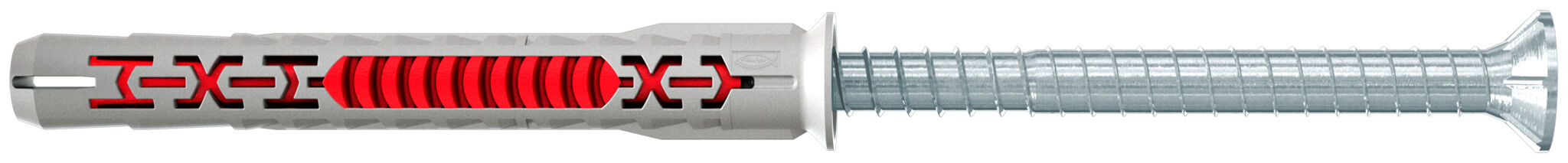

DuoXpand 10x80 T

Name: DuoXpand 10x80 T
Brand: fischer

Ürün çeşitleri

Disegno CAD

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

Applicazioni certificate su ogni supporto grazie all'intelligente combinazione di design e materiali.
La speciale geometria a lamelle permette un’espansione adattiva nel materiale da costruzione evitando fratture nei materiali cavi e porosi e consentendo l’ancoraggio in prossimità dei bordi.
Vite di sicurezza fischer premontata a testa esagonale flangiata zincata.

Due profondità di ancoraggio aggiuntive di 140 e 160 mm permettono un ancoraggio sicuro in materiali perforati con cavità di grandi dimensioni.

Il Benestare Tecnico Europeo (ETA) garantisce una tenuta sicura in tutte le classi di materiali da costruzione.

Tassello prolungato bimateriale marcato CE con vite premontata zincata T.S.P. e impronta TX.

Vantaggi

La combinazione intelligente di materiali e design si adatta a tutti i materiali da costruzione e permette un uso universale.
L’innovativa geometria a lamelle permette un’espansione adattiva nel materiale da costruzione: questo evita fratture nei materiali cavi e porosi e consente l’ancoraggio in prossimità dei bordi.
Il corpo principale in nylon grigio di alta qualità garantisce la resistenza a carichi elevati, mentre la componente rossa assicura flessibilità e un’espansione ottimale.
Le nervature laterali del tassello impediscono la rotazione nel foro per un’installazione più sicura.
Il Benestare Tecnico Europeo (ETA) garantisce una tenuta sicura in tutte le classi di materiali da costruzione.
Il corpo del tassello consente due possibili profondità di ancoraggio per un uso versatile in tutte le classi di materiali da costruzione secondo le norme ETA.
Due profondità di ancoraggio aggiuntive di 140 e 160 mm permettono un ancoraggio sicuro in materiali perforati con cavità di grandi dimensioni.
La vite di sicurezza fischer premontata si adatta perfettamente al tassello, permettendo di risparmiare tempo in fase di installazione.
Le nervature laterali impediscono la rotazione del tassello nel foro per un’installazione più sicura.

DuoXpand 10x80 T gvz con vite di sicurezza zincata a testa svasata piana evita fratture in materiali porosi e cavi e permette l’installazione in prossimità dei bordi rendendolo quindi perfetto per le costruzioni in legno e il fissaggio di porte, finestre e ringhiere. Il corpo del tassello consente due possibili profondità di ancoraggio (140 e 160 mm) per un uso versatile, in tutte le classi di materiali da costruzione secondo le norme ETA.

Applicazioni

Serramenti e portoncini
Pergole, tettoie e verande
Sottostrutture per facciate e coperture
Staffe metalliche
Ringhiere e cancelli
Inferriate
Balaustre
Mobili pensili
Staffe per TV
Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Materiali di supporto

Certificato per:

Calcestruzzo ≥ C12/15.
Mattone pieno in laterizio.
Mattone pieno in silicato di calcio.
Blocco pieno in calcestruzzo normale e alleggerito.
Mattone semipieno (perforato verticalmente) in laterizio.
Mattone semipieno (perforato verticalmente) in silicato di calcio.
Blocco cavo in calcestruzzo alleggerito.
Calcestruzzo cellulare.

Adatto anche per:

Pietra naturale compatta.
Pannelli pieni in gesso.

Yapı malzemelerine ilişkin ayrıntılı bilgileri kayıt belgesinde bulabilirsiniz.

Onaylar

ETA-21/0324
ETA-22/0186
DoP No. 0347
REPORT NO.: 21-010-3 (1)

Montaggio

DuoXpand è idoneo per installazioni passanti.
Nei materiali da costruzione pieni, il design del prodotto garantisce un’equa distribuzione del carico nel supporto.
Nei materiali cavi, le speciali lamelle espandono fra le creste del mattone e formano un sottosquadro nella cavità.
La geometria dell’ancoraggio assicura che la forza venga trasferita uniformemente al materiale, evitando fratture e indebolimento del supporto.
La versione T con vite a testa svasata è ideale per il fissaggio di strutture in legno su murature o calcestruzzo.

1 / 5

ETA - Valutazione Tecnica Europea

pdf, ETA-21/0324

European Technical Assessment for fischer DuoXpand - Plastic anchors for redundant non-structural systems in concrete and masonry

19/10/2023 tarihinde oluşturuldu

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0347

Declaration of Performance for fischer frame fixing DuoXpand (Plastic anchors for use in concrete and masonry)

02/11/2023 tarihinde oluşturuldu

ETA - Valutazione Tecnica Europea

pdf, ETA-22/0186

European Technical Assessment for fischer DuoXpand 10: seismic action

21/02/2024 tarihinde oluşturuldu

Certificazione ETA
Diametro foro ( d₀ )	10 mm
Lunghezza fissaggio ( l )	80 mm
Attacco utensile	TX40
Lunghezza utile per profondità di ancoraggio 50 mm ( t_fix )	30 mm
Lunghezza utile per profondità di ancoraggio 70 mm ( t_fix )	10 mm
Confezione	scatola
Quantità	50 pz.
EAN	4048962440164
