Sistema di fissaggio termicamente isolato per carichi pesanti applicati a distanza in presenza di isolamento a cappotto termico

Fissaggio distanziato TherMax 12 / 16

fischer TherMax è la soluzione per fissare carichi pesanti su facciate con isolamento termico esterno (ETICS) a cappotto. TherMax elimina il ponte termico. Il sistema è costituito da una speciale barra filettata in acciaio zincato con un cono rinforzato in fibra di vetro, una spina filettata e un tassello a rete per l'iniezione della resina. TherMax è omologato per i più comuni materiali da costruzione. TherMax fissa carichi pesanti come tende da sole, antenne paraboliche, pensiline, balaustre e staffe per condizionatori d'aria su cappotto. Disponibile con filettatura di uscita M12. Possibilità di riduzione a M10 con apposito Kit.

Termékváltozat

Scarica le immagini

Termékváltozat

8 termékváltozat

Contenuto

Confezione

Quantità

EAN

A (z) 8 változatok 8 megtekintése

Vantaggi

Il sistema è omologato per carichi elevati in un’ampia gamma di materiali, quando è utilizzato in combinazione con le resine a iniezione FIS V Plus e FIS EM Plus. Questo permette un fissaggio sicuro.
Con un TherMax possono essere coperte lunghezze utili da 60 a 295 mm.
Il cono in materiale plastico crea una barriera termica tra l’oggetto da fissare e l’interno del supporto, realizzando un fissaggio ottimizzato dal punto di vista energetico.
Il cono in plastica rinforzata con fibra di vetro ricava la propria sede nel pannello isolante garantendo un’installazione semplice e veloce senza l’utilizzo di particolari strumenti.

Applicazioni

Per il fissaggio termicamente isolato di:

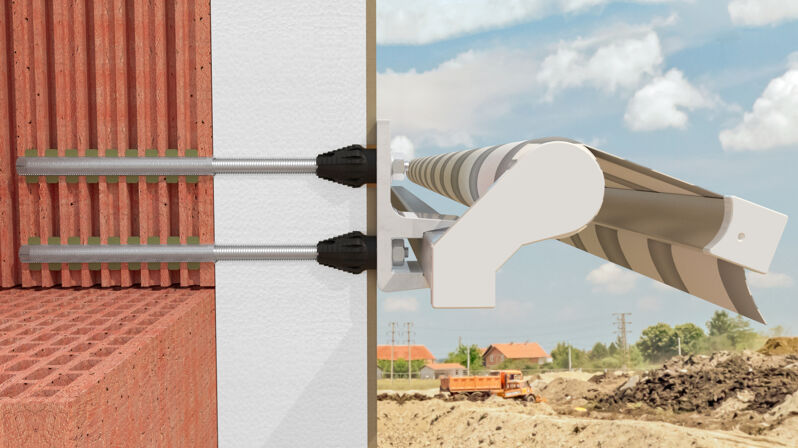

Tende da sole
Tettoie
Ringhiere di balconi
Console

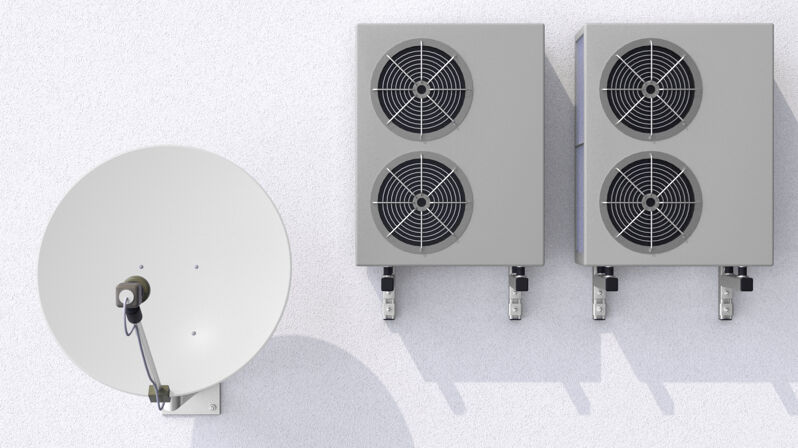

Mensole per condizionatori e impianti
Antenne paraboliche

Materiali di supporto

Certificato per:

Calcestruzzo fessurato e non fessurato
Mattone pieno in laterizio
Mattone pieno in silicato di calcio
Mattone semipieno (perforato verticalmente) in laterizio
Mattone semipieno (perforato verticalmente) in silicato di calcio
Blocco cavo in calcestruzzo alleggerito

Idoneo anche per:

Calcestruzzo aerato autoclavato (calcestruzzo cellulare)

Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.

Engedély

24-045-2(2)
Z-21.8-1837

Montaggio

I TherMax 12 e TherMax 16 sono idonei per installazioni non passanti.
Il cono autoforante, rinforzato in fibra di vetro, ricava la propria sede nell'isolamento attraversando l'intonaco durante l'installazione.
Il cono isolante crea una barriera termica, riducendo al minimo le perdite di calore.
In caso di intonaco resistente (ad esempio intonaco spesso a base cementizia) si consiglia per il taglio dell'intonaco, l'utilizzo dell'apposita fresa, inclusa nella confezione.
Sigillare la facciata a livello dell'intonaco riempiendo lo spazio anulare tra il foro e il cono con l'adesivo sigillante KD ULTRA 60 e/o con il sigillante adesivo KD FLEX 20.

1 / 8

1 / 6

Resina a iniezione senza sostanze pericolose FIS V Zero
1 változat

Fissaggio distanziato TherMax 12 / 16

Termékváltozat

Előnyök / Termékismertető

Használat és engedély

Szerelési útmutató

Letölthető dokumentumok

Contenuto	20 barre filettate M12, 20 coni isolanti, 20 viti di chiusura M12 A4, 20 rondelle A4, 20 dadi A4, 20 tasselli a rete 20x130, 5 frese per materiali ad alta densità, 5 inserti esagonali, 5 manuali d’uso
Confezione	scatola
Quantità	20 pz.
EAN	4006209512913

Contenuto	2 barre filettate M16, 2 coni isolanti, 2 viti di chiusura M12 A4, 2 rondelle A4, 2 dadi A4, 2 tasselli a rete 20x200, 1 fresa per materiali ad alta densità, 1 inserto esagonale, 1 prolunga flessibile per miscelatore, 1 tubetto di sigillante DKM, 1 manuale d‘uso
Confezione	scatola
Quantità	2 pz.
EAN	4006209512920

Contenuto	20 barre filettate M16, 20 coni isolanti, 20 viti di chiusura M12 A4, 20 rondelle A4, 20 dadi A4, 20 tasselli a rete 20x200, 5 frese per materiali ad alta densità, 5 inserti esagonali, 5 prolunghe flessibili per miscelatore, 5 manuali d‘uso
Confezione	scatola
Quantità	20 pz.
EAN	4006209512937

Contenuto	2 barre filettate M12, 2 coni isolanti, 2 viti di chiusura M12 A4, 2 rondelle A4, 2 dadi A4, 2 tasselli a rete 20x130, 1 fresa per materiali ad alta densità, 1 inserto esagonale, 1 tubetto di sigillante DKM, 1 manuale d’uso
Confezione	scatola
Quantità	2 pz.
EAN	4006209512906

Contenuto	25 frese metalliche
Confezione	Polybag
Quantità	25 pz.
EAN	4048962337976

Contenuto	10 perni di riduzione del filetto M12 / M10 A4, 10 rondelle 10,5 x 25 x 3 A4, 10 dadi esagonali M10 A4 SW17, 1 foglio istruzioni per l'installazione
Confezione	scatola
Quantità	10 pz.
EAN	4048962379112

Contenuto	25 barre filettate M16, 25 coni isolanti, 25 viti di chiusura M12 A4, 25 rondelle A4, 25 dadi A4, 25 tasselli a rete 20x200, 6 frese per materiali ad alta densità, 6 inserti esagonali, 6 prolunghe flessibili per miscelatore, 6 manuali d‘uso
Confezione	scatola in plastica
Quantità	25 pz.
EAN	4048962509823

Contenuto	25 barre filettate M12, 25 coni isolanti, 25 viti di chiusura M12 A4, 25 rondelle A4, 25 dadi A4, 25 tasselli a rete 20x130, 6 frese per materiali ad alta densità, 6 inserti esagonali, 6 manuali d’uso
Confezione	scatola in plastica
Quantità	25 pz.
EAN	4048962509816
