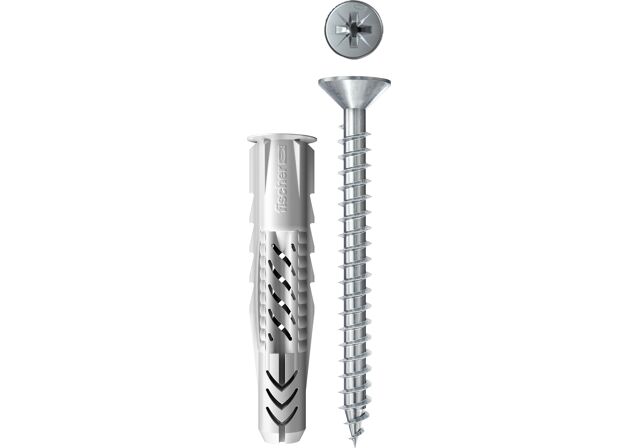

Tassello universale in nylon con vite

Fissaggio universale UX S

Il fissaggio universale fischer UX si espande nei materiali da costruzione pieni e si annoda nei materiali da costruzione cavi per garantire la massima tenuta. Per questo UX di fischer è sempre la scelta giusta se non si conosce il materiale di base. Il fissaggio universale UX di fischer è idoneo per installazione passante.

Varianti del prodotto

Scarica le immagini

Varianti del prodotto

13 Varianti del prodotto

Diametro foro

Confezione

Profondità foro min

Spessore pannello min

Lunghezza fissaggio

Viti da legno e truciolari

Visualizzate 13 di 13 varianti

Vantaggi

Il principio di funzionamento universale (ad annodamento o espansione) permette il suo utilizzo in tutti i materiali di supporto pieni, forati e in lastre. Il fissaggio UX è la scelta giusta se non si conosce il materiale di base.
Le alette laterali dell'UX assicurano una guida ottimale della vite. Le alette seghettate anti-rotazione impediscono la rotazione nel foro. Questo garantisce la massima sicurezza durante l'installazione.
I kit di fissaggio con viti, gancio e gancio tondo forniscono la soluzione adeguata per tutte le applicazioni.

Applicazioni

Quadri
Luci
Battiscopa
Armadietti leggeri
Porta asciugamani
Armadietti da bagno
Binari per tende
Fissaggi per lavabi
Console per TV
Fissaggi in installazioni elettriche, idrauliche e di riscaldamento

Materiali di supporto

Calcestruzzo
Mattone pieno in laterizio
Mattone pieno in silicato di calcio
Blocco pieno in calcestruzzo alleggerito
Mattone semipieno (perforato verticalmente) in laterizio
Mattone semipieno (perforato verticalmente) in silicato di calcio
Blocco cavo in calcestruzzo alleggerito
Calcestruzzo cellulare
Solaio cavo in calcestruzzo e mattoni
Lastra in cartongesso e pannello in fibra di gesso
Pietra naturale
Pannello truciolare
Pannello pieno in gesso

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Montaggio

UX con collarino è idoneo per installazione non passante; UX senza collarino è idoneo per installazione passante.
L'avvitamento della vite provoca l'espansione nei materiali di supporto pieni e l'annodamento nei materiali cavi.
La lunghezza richiesta della vita è data dalla lunghezza del tassello + spessore dell'oggetto da fissare + 1 x diametro vite.
Idoneo per viti da legno e truciolare, così come per viti a doppia filettatura.
Nel caso di materiale in lastre, la parte non filettata della vite non deve essere più lunga dell'oggetto da fissare e deve essere utilizzato l'UX con collarino.
La distanza dal bordo deve essere almeno pari alla lunghezza del fissaggio.

1 / 6

Diametro foro ( d₀ )	5 mm
Confezione	scatola
Profondità foro min ( h₁ )	40 mm
Spessore pannello min ( d_p )	10 mm
Lunghezza fissaggio ( l )	30 mm
Viti da legno e truciolari ( d_s )	3,0 - 4,0 mm
Contenuto	—
Quantità	100 pz.
EAN	8001132715475

Diametro foro ( d₀ )	5 mm
Confezione	scatola
Profondità foro min ( h₁ )	40 mm
Spessore pannello min	—
Lunghezza fissaggio ( l )	30 mm
Viti da legno e truciolari ( d_s )	3,0 - 4,0 mm
Contenuto	50 x fissaggio UX 5 x 30, 50 x vite ø 4,5 x 50
Quantità	50 pz.
EAN	8001132066416

Diametro foro ( d₀ )	5 mm
Confezione	blister
Profondità foro min ( h₁ )	40 mm
Spessore pannello min	—
Lunghezza fissaggio ( l )	30 mm
Viti da legno e truciolari ( d_s )	3,0 - 4,0 mm
Contenuto	—
Quantità	15 pz.
EAN	8001132043974

Diametro foro ( d₀ )	6 mm
Confezione	scatola
Profondità foro min ( h₁ )	45 mm
Spessore pannello min ( d_p )	10 mm
Lunghezza fissaggio ( l )	60 mm
Viti da legno e truciolari ( d_s )	4,5 x 50 mm
Contenuto	—
Quantità	100 pz.
EAN	8001132715482

Diametro foro ( d₀ )	6 mm
Confezione	scatola
Profondità foro min ( h₁ )	45 mm
Spessore pannello min	—
Lunghezza fissaggio ( l )	60 mm
Viti da legno e truciolari	—
Contenuto	25 x fissaggio UX 6 x 35, 25 x vite ø 4 x 40
Quantità	25 pz.
EAN	8001132013571

Fissaggio universale UX S

Varianti del prodotto

Vantaggi / descrizione del prodotto

Applicazioni e Certificazioni

Istruzioni di montaggio

Documenti da scaricare

Diametro foro ( d₀ )	8 mm
Confezione	scatola
Profondità foro min ( h₁ )	70 mm
Spessore pannello min ( d_p )	10 mm
Lunghezza fissaggio ( l )	80 mm
Viti da legno e truciolari ( d_s )	4,5 - 6 mm
Contenuto	—
Quantità	50 pz.
EAN	8001132715505
