Sistema per facciate fotovoltaiche PV-Clip

Flessibilità, sicurezza e velocità di installazione

Il sistema PV-Clip fischer è caratterizzato da estrema flessibilità e versatilità e può essere installato su diverse superfici, attraverso l'utilizzo di sottostrutture o fissato direttamente alla parete.

Il sistema PV-Clip semplifica e velocizza notevolmente l’installazione in facciata grazie alla semplice connessione di una staffa e di uno speciale dado ad aggancio rapido che permette il fissaggio a scomparsa senza l'utilizzo di morsetti.

L'innovativa clip centrale FSMC M

Realizzata in acciaio inox, è caratterizzata da un'alta resistenza agli agenti atmosferici (classe di resistenza alla corrosione III).
Consente il fissaggio su diversi materiali e strutture portanti.
Consente un semplice e veloce fissaggio sul pannello grazie a un dado a innesto rapito e a una vite flangiata.

Sistema PV-Clip

Scopri tutti i prodotti

Clip finale/iniziale FSMC S/E

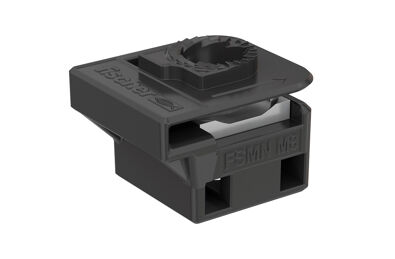

Dado ad innesto rapido FSMN

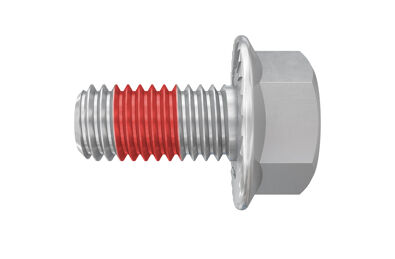

Vite flangiata testa esagonale SKS

Vantaggi

Pratico dado ad innesto rapido

Consente un'installazione semplice e veloce .

Prodotto certificato

PV-Clip è dotata di certificazione CE.

Applicazione versatile

Adatto a tutti i tipi di moduli fotovoltaici dotati di cornice preforata.

Allineamento veloce e preciso

Il sistema richiede l'allineamento delle sole clip iniziali, le clip centrali risulteranno automaticamente allineate dal passo dei pannelli.

Clip iniziale/finale

L'elemento a clip può essere utilizzato sia in posizione iniziale che finale, riducendo così al minimo il numero di fissaggi necessari.

Materiale performante

Il semplice sistema a innesto in acciaio inox è caratterizzato da un'alta resistenza agli agenti atmosferici (classe di resistenza alla corrosione III).

Installazione

Posizionare almeno quattro dadi FSMN (verificare il numero di fissaggi prescritti dal produttore del pannello) sui prefori presenti sul retro del telaio del modulo.

Fissare fischer PV-Clip FSMC S/E iniziale/finale su lato esterno del modulo di partenza e fischer PV-Clip FSMC M centrale sul lato interno, utilizzando una vite per ciascuna Clip.
Installazione

Installare tutte le PV-Clip sulla struttura portante dell'edificio utilizzando il sistema di fissaggio adeguato.

Per i moduli successivi, montare le viti e fissarle alle PV-Clip FSMC M del modulo precedente.

Fissare le PV-Clip FSMC M con le viti sul lato opposto del pannello e ancorarle alla struttura portante dell'edificio utilizzando il sistema di fissaggio adeguato.

Sistema PV-Clip

Adatto al fissaggio su:

Calcestruzzo

Laterizio

Acciaio

Legno

Lamiera grecata

Strutture in alluminio

Strutture in legno
