HM 5X37 WH K Fissaggio metallico per lastre e pannelli con gancio medio

Name: HM 5X37 WH K Fissaggio metallico per lastre e pannelli con gancio medio
Brand: fischer

Varianti del prodotto

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

Completa di gancio ad angolo.
Flessibile durante il montaggio: la vite può essere allentata e serrata nuovamente.
Nessuna svolta: l'artiglio sul bordo del tassello tiene i tasselli nel materiale di costruzione del pannello.
Tenere gli oggetti pesanti nei materiali di costruzione delle lastre mediante un'ampia superficie di contatto dei bracci di diffusione.
Adatto per la pre-installazione.

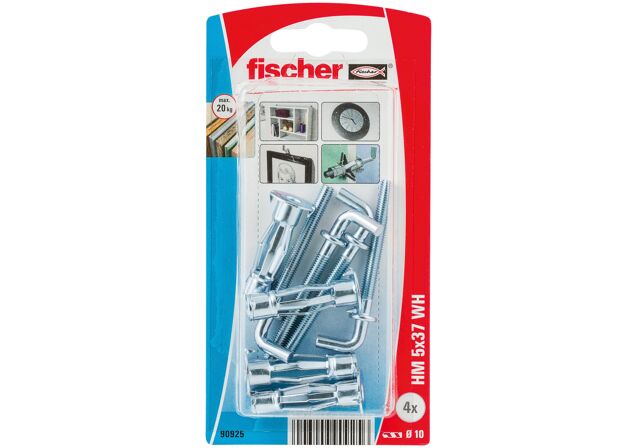

Fissaggio metallico per lastre e pannelli con gancio angolare HM WH K in blister

Vantaggi

Grazie alle diverse misure disponibili HM è adatto per diversi materiali con spessore variabile da 3 a 50 mm e quindi per altrettante applicazioni.
Con il fissaggio a filo grazie all'espansione permanente e alla filettatura metrica è possibile togliere e rimettere l'oggetto più volte con la massima flessibilità .
Con le alette d'espansione e l'ampio raggio di contatto HM aumenta la caricabilità e la sicurezza.
I dentini integrati nella rosetta permettono al tassello di fissarsi al cartongesso evitando la rotazione durante l'installazione.

Il fissaggio metallico per lastre e pannelli fischer HM-H è un fissaggio versatile con gancio per tutti i materiali di supporto a pannello. Il fissaggio è installato in modo non passante con la pinza professionale fischer HM Z 1. Il fissaggio è tirato nella cavità contro il materiale di supporto in pannello con la pinza. In questo caso, le alette espandenti si piegano e spingono contro il lato interno del pannello. In alternativa il fissaggio può essere installato anche manualmente. Il fissaggio per lastre e pannelli HM-H è idoneo per il fissaggio di luci, quadri e scaffali leggeri a parete in ambienti interni.

Montaggio

Il tassello in metallo HM è adatto per installazioni a filo pannello.
Il tassello dovrà essere selezionato in base allo spessore del materiale da penetrare.
Nel corso dell'installazione, le alette si espandono sul retro del pannello e premono contro un'ampia superficie, distribuendo il carico.
HM può essere installato utilizzando la speciale pinza. Se si utilizza un avvitatore o un cacciavite, durante l'avvitatura ed espansione utilizzare l'accessorio in dotazione o una piastra da massimo 6 mm come arresto.

1 / 6

Diametro foro( d₀ )	10 mm
Lunghezza fissaggio( l )	37 mm
Spessore pannello( d_p )	6 - 15 mm
Profondità foro min( h₁ )	45 mm
Spessore pannello min / max( d_p )	6 / 15 mm
Contenuto	4 x tasselli per cavità in metallo HM 5 x 37 , 4 x ganci angolari con collare M 5 x 60
Confezione	blister
Quantità	4 pz.
EAN	4006209909256
