Gancio in acciaio inox GT 150

Varianti del prodotto

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

Altezza totale 150 mm.
Spessore 5 mm.
Base larga per fissaggio agevolato su supporti portanti discontinui.
Realizzato in acciaio inox AISI 304.

Art. n. 572211
SolarFish H33 4,85 m AL
Art. n. 572209
SolarFish H33 2,50 m AL
Art. n. 572210
SolarFish H33 3,65 m AL
Art. n. 572451
SolarFish H33 3,65 m BLACK AL
Art. n. 518645
SolarFish H44 3,35 m AL

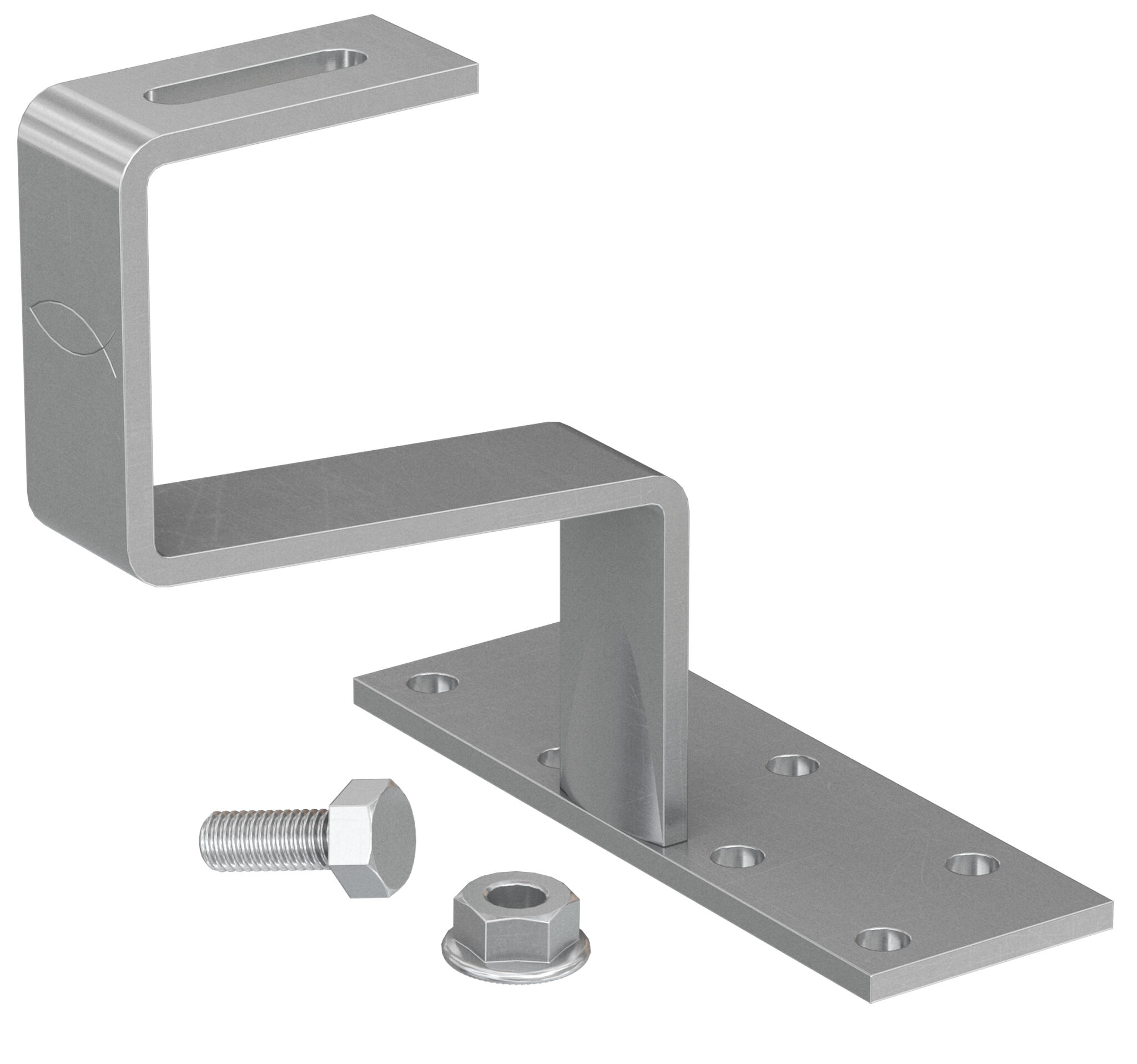

Gancio in acciaio inox ad altezza fissa con base larga per l'installazione di impianti fotovoltaici su coperture ventilate in tegole.

Vantaggi

La base larga agevola il collegamento alla struttura di supporto e permette di disassare il punto di fissaggio alla copertura rispetto al punto di uscita del gancio dalla tegola.
Il gancio GT di altezza 150 mm è compatibile con strati di ventilazione di diverso spessore.
La regolazione nella parte superiore del gancio permette di allineare orizzontalmente il profilo.
Lo spessore di 5 mm permette di ridurre la fresatura della tegola.
Resistente, realizzato in acciaio inox.
Il gancio è fornito preassemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.

GT è il gancio in acciaio inox per l'installazione di strutture per impianti fotovoltaici su coperture in tegole con listello di ventilazione. La base larga agevola il collegamento del gancio alla struttura di supporto. Viteria per il collegamento al profilo in dotazione.

Proprietà

Gancio in acciaio inossidabile X5CrNi 18-10 secondo EN 10088-2:2005
Bulloneria in acciaio inoossidabile classe A2-70 secondo EN ISO 3506-1/2:2010

Montaggio

Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
Utilizzare l'asola esistente nella parte superiore del gancio per regolare la posizione del profilo.
Fissare il profilo applicando una chiave di serraggio di 10Nm.

Installazione gancio GT A2

1 / 6

Spessore ( S )	5 mm
Peso	0,6 kg
Altezza totale ( H )	150 mm
Chiave di serraggio	13 mm
Contenuto	10 ganci GT A2 10 viti testa esagonale SKS M8 x 20 A2 10 dadi flangiati MU F M8 A2
Quantità	10 pz.
EAN	8001132711361
