Caratteristiche principali

Permette l'orientamento verticale dei pannelli su coperture in lamiera grecata.
Versione in spezzone di lunghezza 400 mm.
Installazione rapida su coperture industriali.
Ideale per ottimizzare la struttura in impianti con layout estesi.

Art.-Nr. 545769
ALG 5,2 x 20 mm
Art.-Nr. 567188

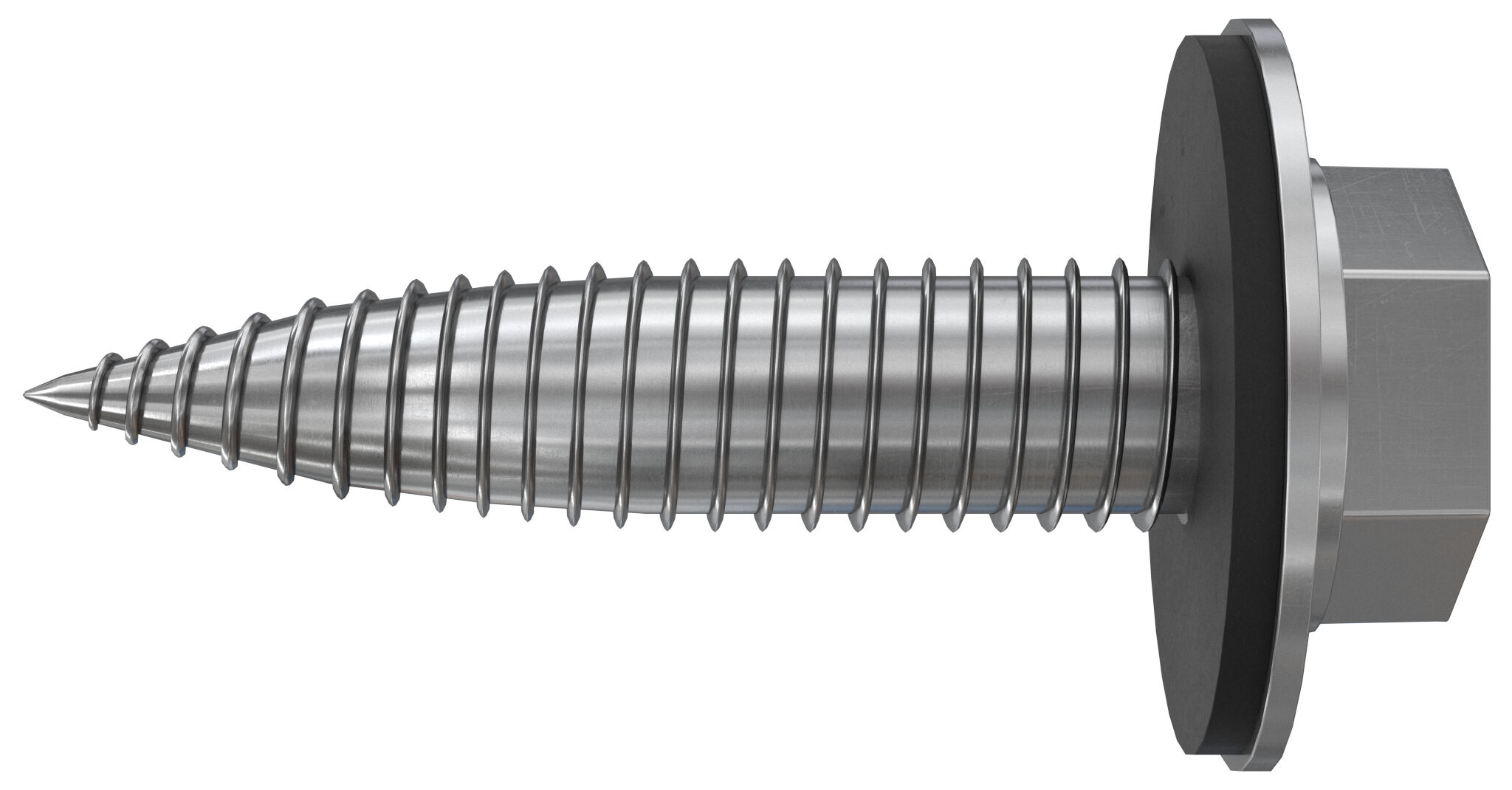

Solar Screw 6 x 25 EPDM
Art.-Nr. 505615
CG INT
Art.-Nr. 561722
PM C 28-34 nero
Art.-Nr. 538881
PMC U nero
Art.-Nr. 511093
PM C 28-34
Art.-Nr. 534352
PM U nero
Art.-Nr. 519784
PM U
Art.-Nr. 538880
PMC U

Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l'orientamento verticale dei pannelli. Versione in spezzone di lunghezza 400 mm.

Vantaggi

Profilo in spezzoni per evitare problemi legati alla dilatazione termica.
L'ampia base permette di avere due punti fi fissaggio su ogni greca.
Compatibile con tutta la gamma di morsetti fischer.

SolarMetal Portrait H25 400 mm AL è un profilo in lega di alluminio progettato per installazioni fotovoltaiche su coperture con rivestimento in lamiera grecata con orientamento verticale dei pannelli. Grazie ai rivetti ALG l'installazione del profilo sulla copertura è semplice e veloce; il pannello fotovoltaico può essere facilmente installato attraverso gli appositi morsetti; le giunzioni a incrocio sono realizzabili attraverso la cava superiore del profilo, grazie al dado testa a martello FNC AL, la staffa MW e la vite testa esagonale SKS M 8.

Proprietà

Lega di alluminio EN AW 6060 T66 secondo EN 755-2. Attenzione: eventuali macchie di ossidazione si ritengono caratteristiche dell'alluminio. Questo non preclude in nessun modo la funzionalità del prodotto e non rientra nella garanzia. Si consiglia lo stoccaggio in ambiente asciutto.

Montaggio

Definire l'interasse dei fissaggi in base alla geometria della lamiera grecata e dei carichi neve e vento della zona di installazione dell'impianto (per dimensionare il sistema utilizzare il software SOLARPANEL-FiX).
Disporre alcuni pezzi di nastro butilico CG INT (lunghezza minima 80 mm) sulla superficie di contatto tra il profilo e le nervature della lamiera grecata.
Posizionare il profilo sulla lamiera grecata.
In caso di fissaggio tramite rivetti ALG, forare insieme profilo e lamiera con una punta di diametro 5,5 mm.
In caso di fissaggio con viti autoforanti Solar Screw 6x25 EPDM, preforare il profilo nella posizione in cui andrà eseguito il fissaggio, posizionare il profilo già preforato sulla lamiera e avvitare la vite autoforante facendola passare attraverso il preforo.
Sigillare i punti di fissaggio con fischer SB - Sigillante Bituminoso.

Installazione con rivetti

1 / 5

Installazione con viti

1 / 5

Installazione profilo di altezza 50 mm con rivetti

1 / 5

Installazione profilo di altezza 50 mm con viti

1 / 5

Altezza ( H )	25 mm
Peso in kg/m	0,724 kg/m
Quantità	50 pz.
EAN	8001132021972
