Profilo per il fissaggio di pannelli fotovoltaici su lamiera grecata. L'altezza maggiorata permette l'installazione sul fondo della lamiera. Compatibile con l'installazione di ottimizzatori fotovoltaici.

Profilo SolarMetal P/L AL

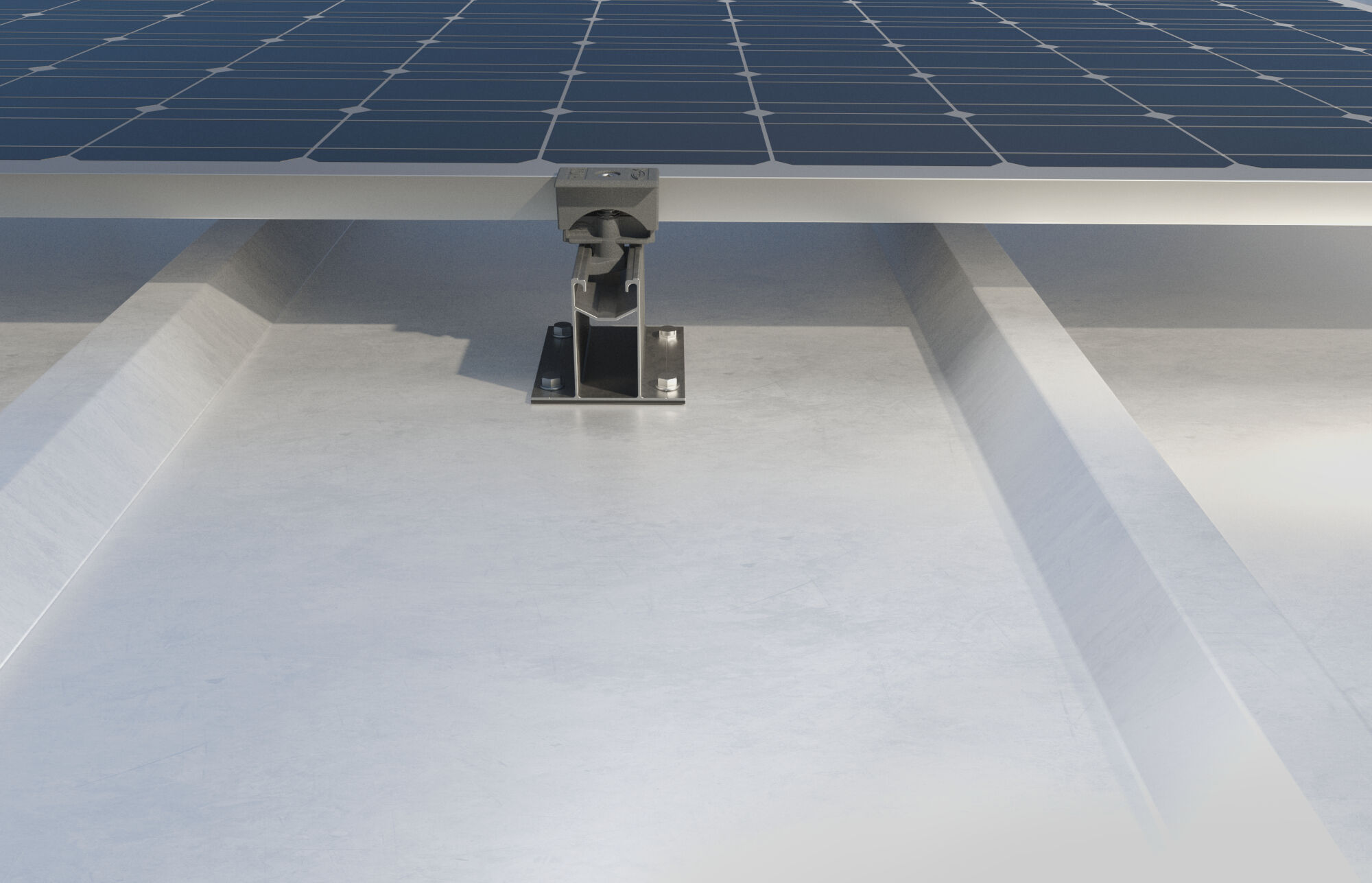

SolarMetal H75 110 mm è il profilo in alluminio AW 6063 T66 per il fissaggio di pannelli fotovoltaici con orientamento portrait o landscape su coperture in lamiera grecata. La sezione con altezza maggiorata di 75 mm, ottimizzata per il fissaggio sul fondo della lamiera, permette l'installazione nel caso di elevata distanza tra le greche (il profilo permette di scavalcare l'altezza delle greche) ed è compatibile con l'installazione di ottimizzatori fotovoltaici. Spezzoni di 110 mm di lunghezza, dotati di EPDM preassemblata e 4 prefori.

Varianti del prodotto

1 Varianti del prodotto

Altezza

Foro-ø

Peso in kg/m

Quantità

EAN

Visualizzate 1 di 1 varianti

Vantaggi

L'altezza di 75 mm garantisce un ottimale flusso di aerazione che evita il surriscaldamento dei moduli.
La sezione ad altezza maggiorata permette di installare il profilo sul fondo della lamiera scavalcando l'altezza delle greche.
Il profilo è compatibile con l'utilizzo di ottimizzatori fotovoltaici.
La lunghezza limitata del profilo da 110 mm permette di evitare problemi legati alla dilatazione termica.
Il profilo è dotato di nastro EPDM preassemblato nella parte inferiore pronto per l'installazione.
Sono presenti 4 prefori compatibili con l'utilizzo di rivetti ALG o viti autoforanti Solar Screw 6x25 EPDM.

Proprietà

Lega di alluminio EN AW 6060 T6 secondo EN 755-2.
Guarnizione in gomma EPDM spessore 2 mm.
Attenzione: eventuali macchie di ossidazione si ritengono caratteristiche dell'alluminio. Questo non preclude in nessun modo la funzionalità del prodotto e non rientra nella garanzia.

Montaggio

Definire il posizionamento dei profili in base alla dimensione del pannello utilizzato e al layout dell'impianto.
Posizionare il profilo sul fondo della lamiera.
Applicare un fissaggio in corrispondenza di ogni foro.

Per fissaggio con rivetti ALG:

Realizzare un foro di diametro 5,5 mm sulla lamiera utilizzando i prefori esistenti come dima.
Applicare il rivetto.

Per fissaggio con viti:

Avvitare la vite sulla lamiera attraverso i 4 prefori esistenti.

Sigillare i punti di fissaggio con fischer SB - Sigillante Bituminoso.

Installazione profilo con rivetti

1 / 4

1
2
3
4

Installazione profilo con viti

1 / 3

1
2
3

Profilo SolarMetal P/L AL

Varianti del prodotto

Vantaggi / descrizione del prodotto

Istruzioni di montaggio

Altezza( H )	75 mm
Foro-ø( D )	5,5 mm
Peso in kg/m	1,25 kg/m
Quantità	30 pz.
EAN	8001132121917
