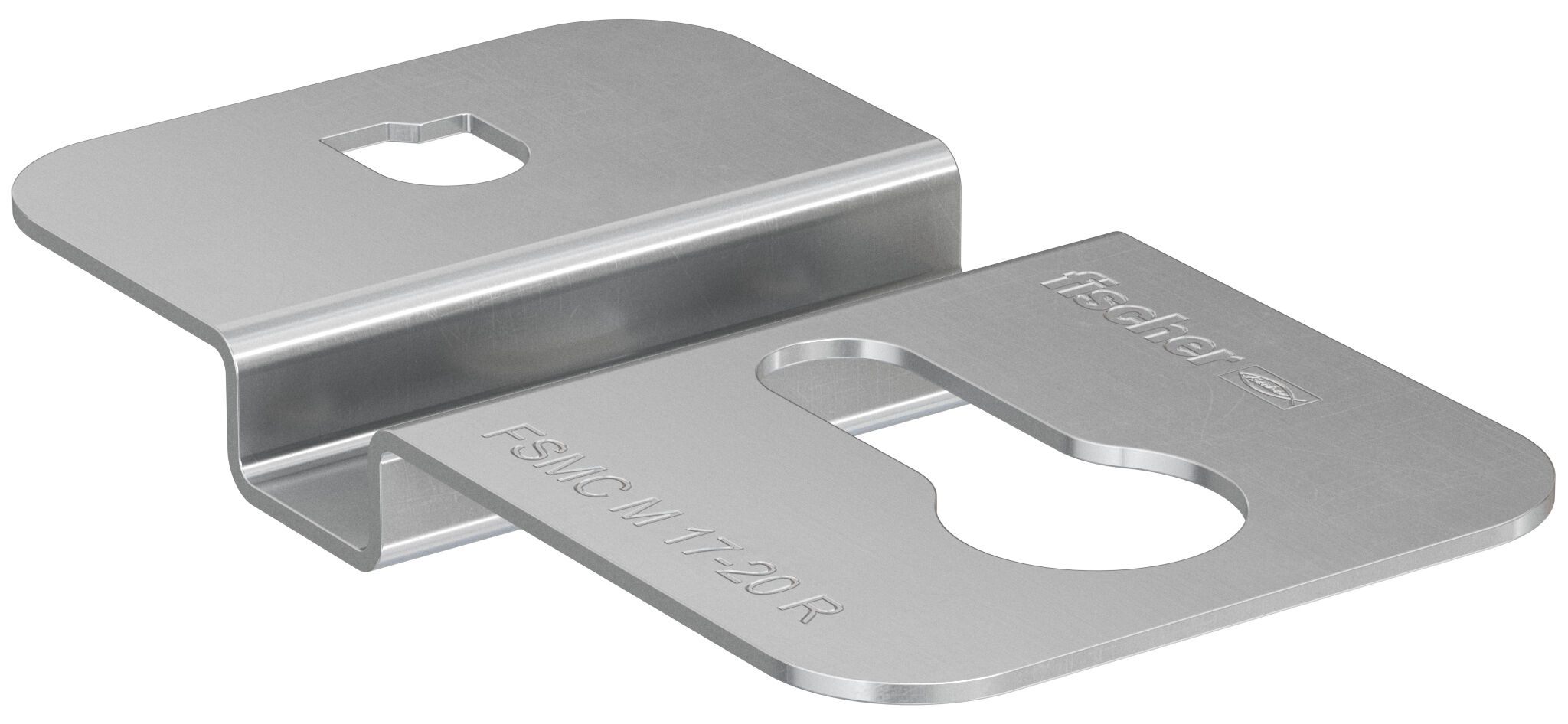

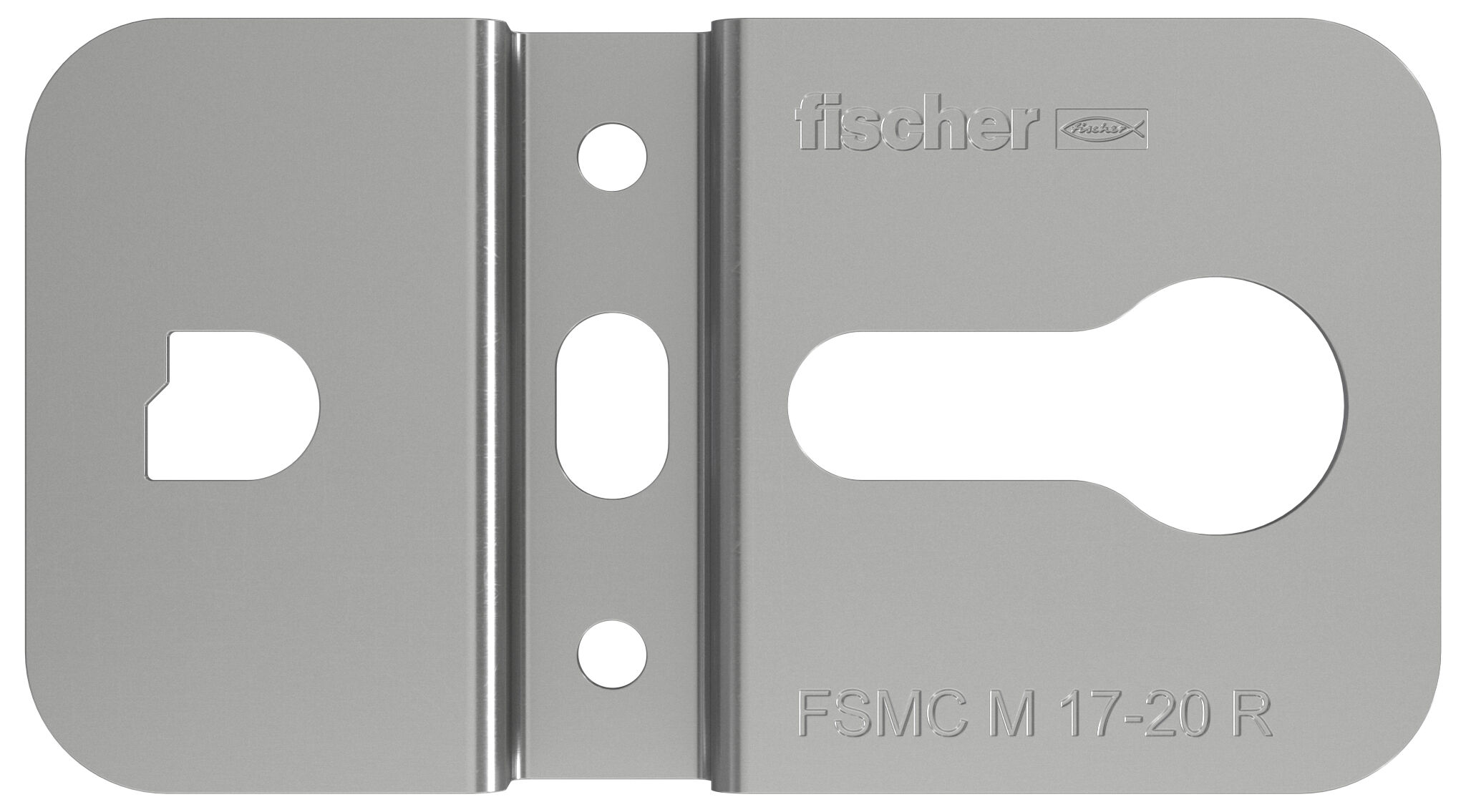

Name: Clip centrale in acciaio inox FSMC M 17-20
Brand: fischer

Per una facile e veloce installazione di moduli fotovoltaici con orientamento orizzontale su facciate

Vantaggi

Il dado ad aggancio rapido scorre all'interno della clip centrale e consente un'installazione veloce.
Il sistema richiede l'allineamento delle sole clip iniziali, le clip centrali risulteranno automaticamente allineate dal passo dei pannelli.
Il semplice sistema a innesto in acciaio inox è caratterizzato da un'alta resistenza agli agenti atmosferici (classe di resistenza alla corrosione III).
Adatto a tutti i tipi di moduli fotovoltaici dotati di cornice preforata.
Il sistema consente il fissaggio su diversi materiali e strutture portanti.
Il sistema è composto di soli 3 elementi: una clip iniziale/finale, una clip centrale e un dado ad aggancio rapido.

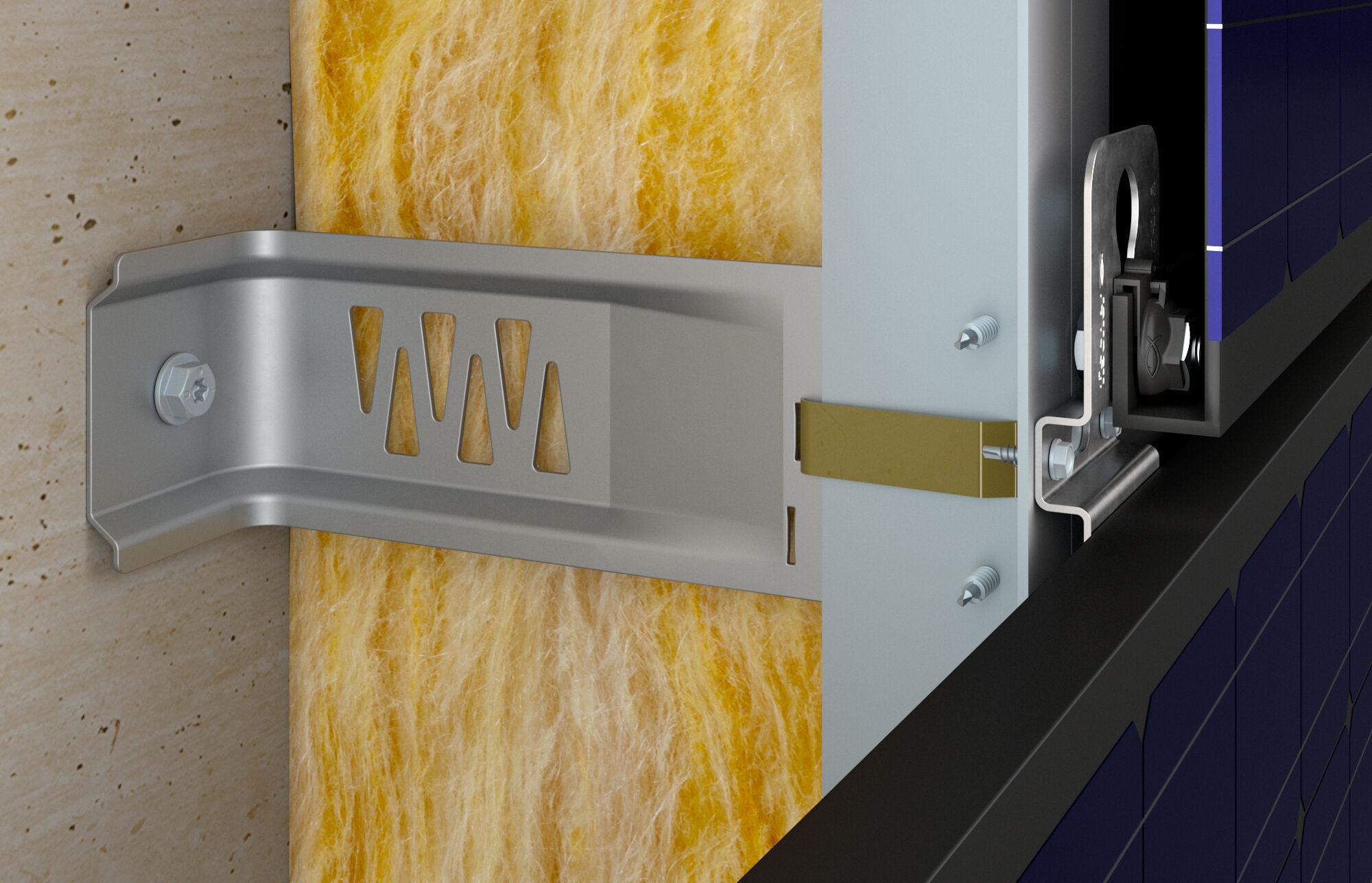

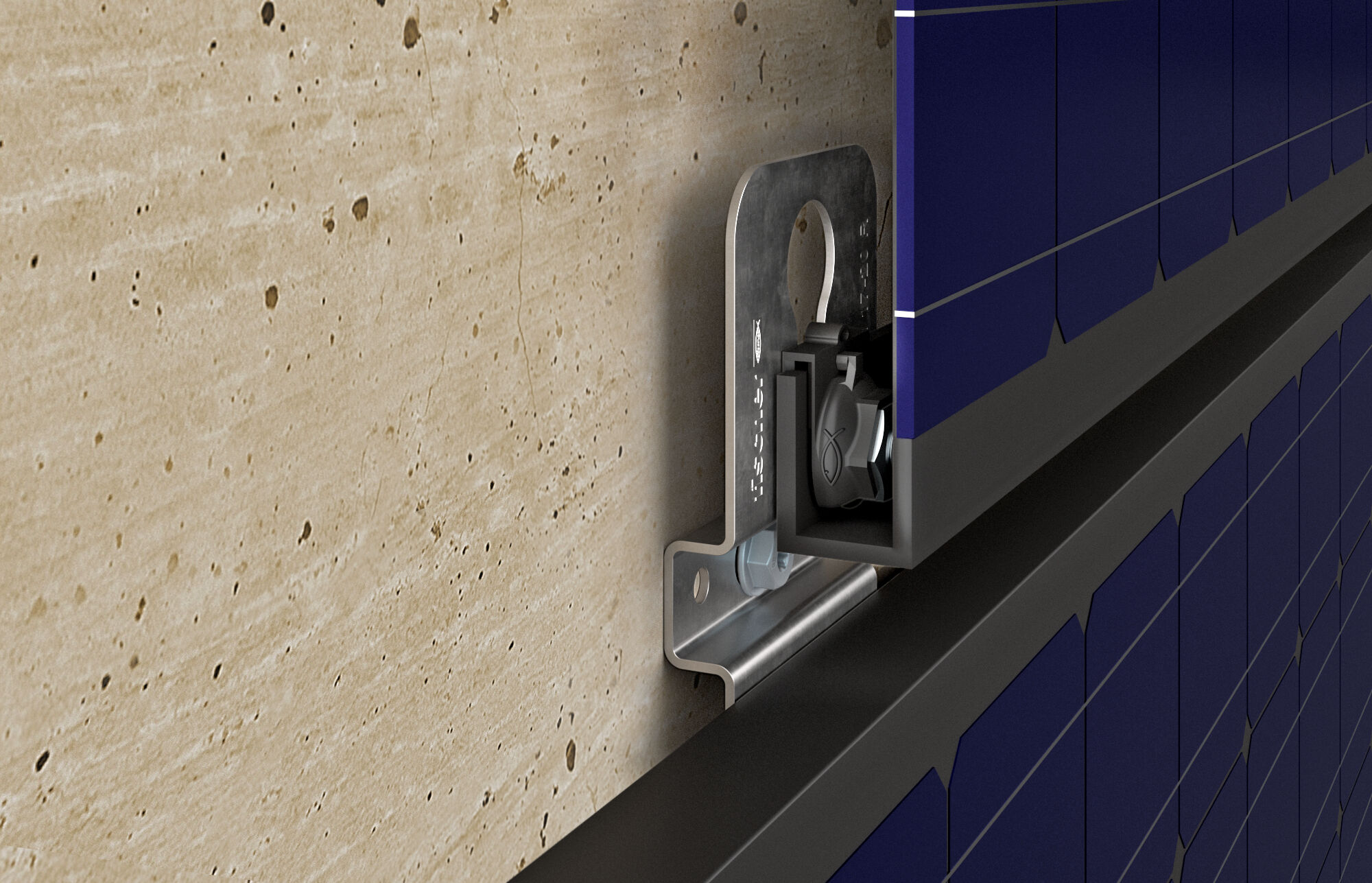

Il sistema PV Clip fischer è caratterizzato da estrema flessibilità e versatilità e può essere installato, attraverso l'utilizzo di sottostrutture o fissato direttamente alla parete, su diverse tipologie di strutture portanti.Il sistema PV-Clip semplifica e velocizza notevolmente l’installazione in facciata grazie alla semplice connessione di una staffa e di uno speciale dado ad aggancio rapido che permette il fissaggio a scomparsa sul retro dei pannelli fotovoltaici senza l'utilizzo di morsetti.

Proprietà

Acciaio inossidabile con classe di resistenza alla corrosione III

Montaggio

Primo pannello:

Posizionare almeno quattro dadi FSMN (verificare il numero di fissaggi prescritti dal produttore del pannello) sui prefori presenti sul retro del telaio del modulo.
Fissare le clip di inizio/fine FSMC S/E con una vite ciascuna sui dadi premontati su un lato del modulo.
Fissare le clip centrali FSMC M con una vite ciascuna sui dadi premontati sul lato opposto del modulo.
Fissare il pannello alla struttura portante dell'edificio facendo passare l'ancorante idoneo al supporto (tasselli, viti per legno, ecc.) attraverso i fori presenti sulle clip.

Pannelli centrali:

Posizionare almeno quattro dadi FSMN (verificare il numero di fissaggi prescritti dal produttore del pannello) sui prefori presenti sul retro del telaio del modulo.
Avvitare le viti nei dadi scorrevoli su un lato del modulo.
Fissare le clip centrali FSMC M con una vite ciascuna sui dadi premontati sul lato opposto del modulo.
Inserire i dadi senza clip all'interno dell'asola libera nelle clip centrali del modulo precedentemente installato e far scorrere il pannello fino a battuta.
Fissare le clip centrali FSMC M premontate sul lato opposto del pannello alla struttura portante utilizzando l'ancorante idoneo al supporto (tasselli, viti per legno, ecc.).

Pannello finale:

Posizionare almeno quattro dadi FSMN (verificare il numero di fissaggi prescritti dal produttore del pannello) sui prefori presenti sul retro del telaio del modulo.
Avvitare le viti nei dadi scorrevoli su un lato del modulo.
Fissare le clip iniziali/finali FSMC S/E con una vite ciascuna sui dadi premontati sul lato opposto del modulo.
Inserire i dadi senza clip all'interno dell'asola libera nelle clip centrali del modulo precedentemente installato e far scorrere il pannello fino a battuta.
Fissare le clip di inizio/fine FSMC S/E alla struttura portante utilizzando l'ancorante idoneo al supporto (tasselli, viti per legno, ecc.).

1 / 10

1
2
3
4
5
6
7
8
9
10

Altezza ( H )	60 mm
Foro-ø ( D )	5,5 mm
Quantità	50 pz.
EAN	4048962527889
