Puntone in alluminio SolarIndustrial Strut 1,29m AL

Varianti del prodotto

Come smaltire il packaging

Scarica le immagini

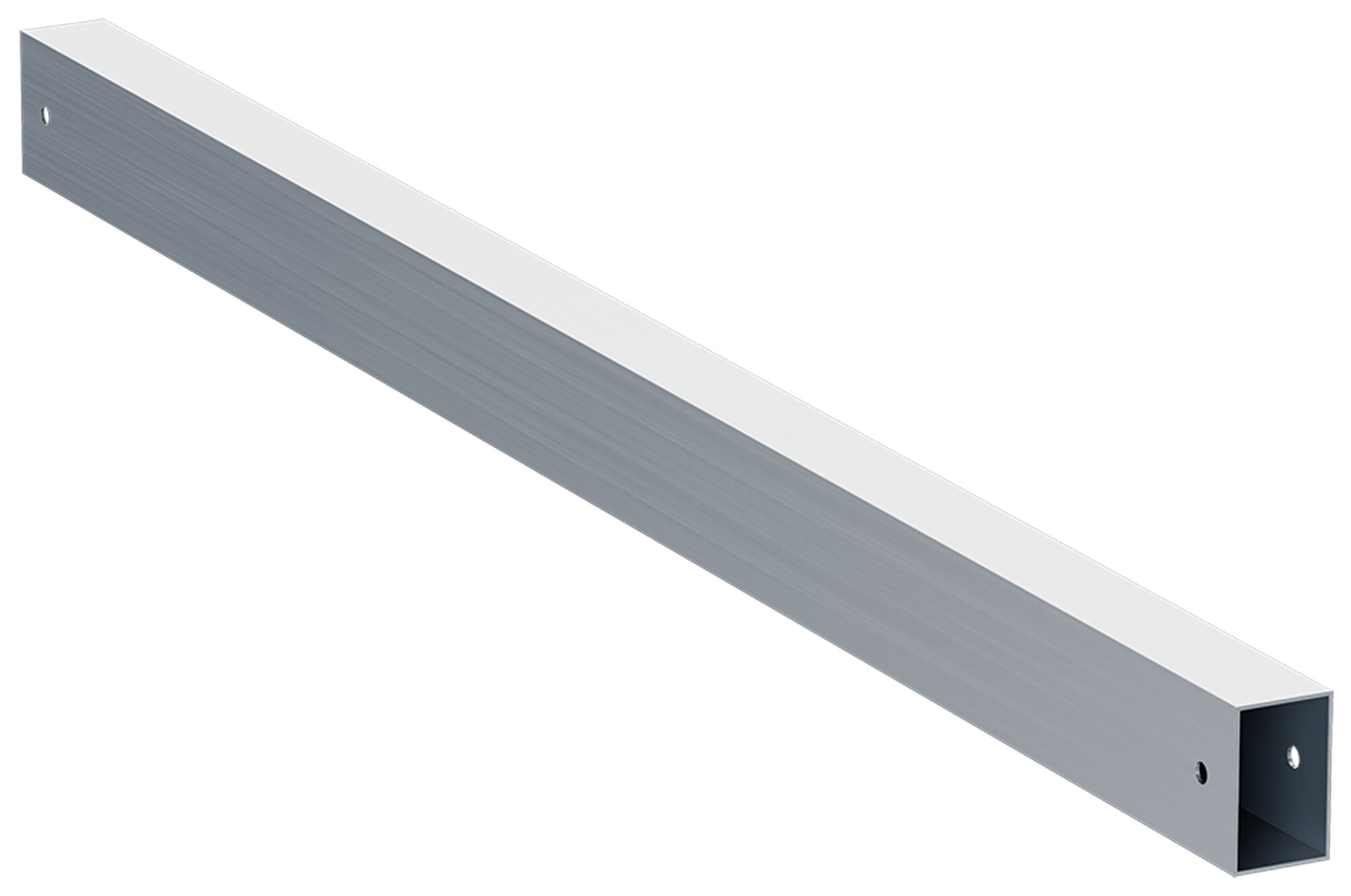

Il puntone in alluminio per il sostegno della struttura Solar Industrial.

Vantaggi

Nessuna modifica alla copertura: Solar Industrial può essere installato sul capannone senza rimuovere i cupolini. Le staffe di ancoraggio sono installate sulle ali della trave a Y agevolando il deflusso delle acque meteoriche.
Massima efficienza dell’impianto: Solar Industrial è l’unica struttura che permette di installare pannelli fotovoltaici su coperture industriali con inclinazioni variabili.
Un solo sistema per tutti i tipi di copertura: le staffe di Solar Industrial si adattano a tutte le forme di travi e l’inclinazione dei telai risulta regolabile senza vincoli.
Progettazione facile e veloce: il particolare design della staffa rende la struttura adattabile a ogni copertura, agevolando il dimensionamento del sistema.

Profilo secondario del telaio per il nuovo sistema SolarIndustrial. Il profilo viene tagliato a misura. E' disponibile una versione più corta per rendere il sistema universale in base all'interasse delle travi a Y e all'inclinazione con cui si desidera installare l'impianto.

Proprietà

Profili: alluminio EN AW 6063 T66
Base: alluminio EN AW 6005 T6
Viterie e dadi: acciaio Inox A2 R70
Puntone: alluminio EN AW 6060 T66
Cerniera: alluminio EN AW 5754 H22
Distanziale: Alluminio EN AW 6026

Montaggio

Configurare l’impianto sulla base dell’orientamento e della campata delle travi e dell’angolo dei pannelli fotovoltaici. Attenersi alle specifiche e alle quantità di progetto per tutte le fasi di installazione.
Per la variante SUD assemblare i triangoli unendo con le apposite cerniere 1 profilo SolarIndustrial Profile e 1 puntone.
Regolare la distanza delle cerniere dall’estremità del profilo SolarIndustrial Profile.
Per la variante EST-OVEST utilizzare invece 2 profili SolarIndustrial Profile (tagliati a misura).
Posizionare e fissare le staffe sui tegoli in calcestruzzo.
Assemblare i triangoli alle staffe fissate sulle travi attraverso le viti e i dadi M10.
Controventare le strutture triangolari alle estremità di ogni gruppo di moduli tramite il profilo BP AL utilizzando come fissaggio la vite autoforante fischer T.E. 4,8x32 mm.
Se necessaria, montare l’orditura di profili secondaria sopra ai triangoli attraverso i giunti PXC AL PLUS.
Collocare i moduli fotovoltaici sulla struttura e bloccarli con i morsetti fischer.

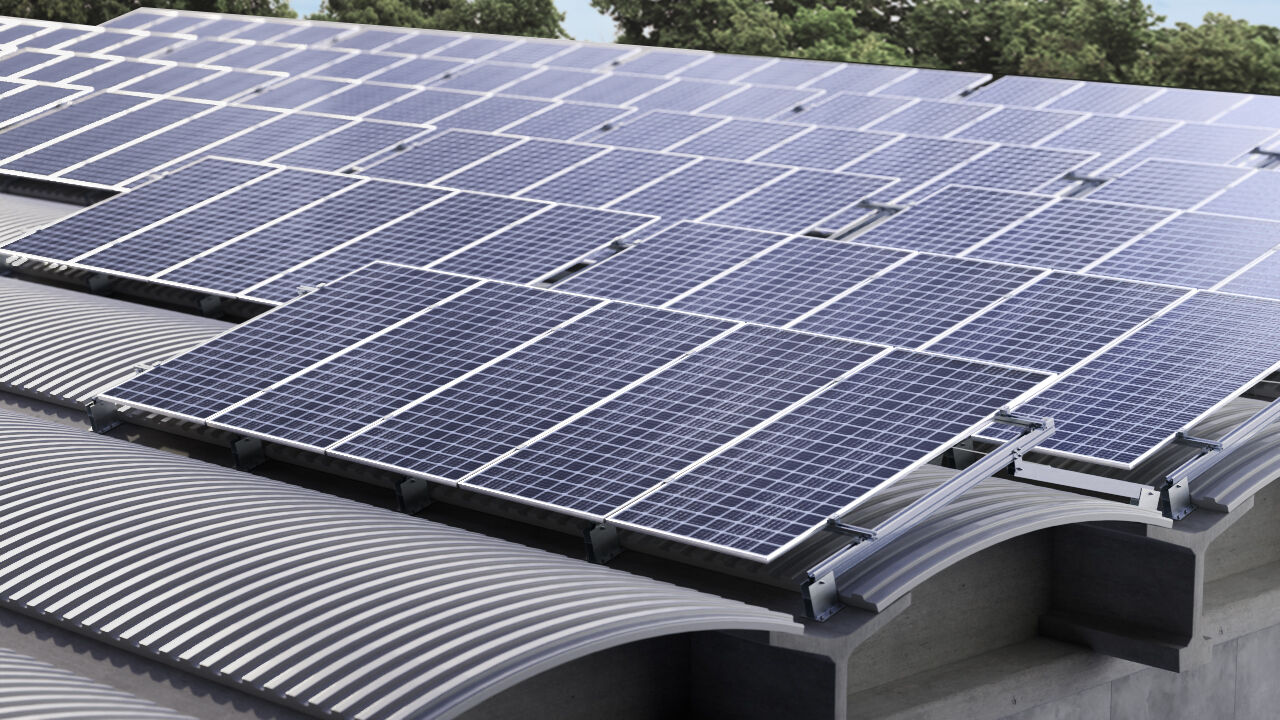

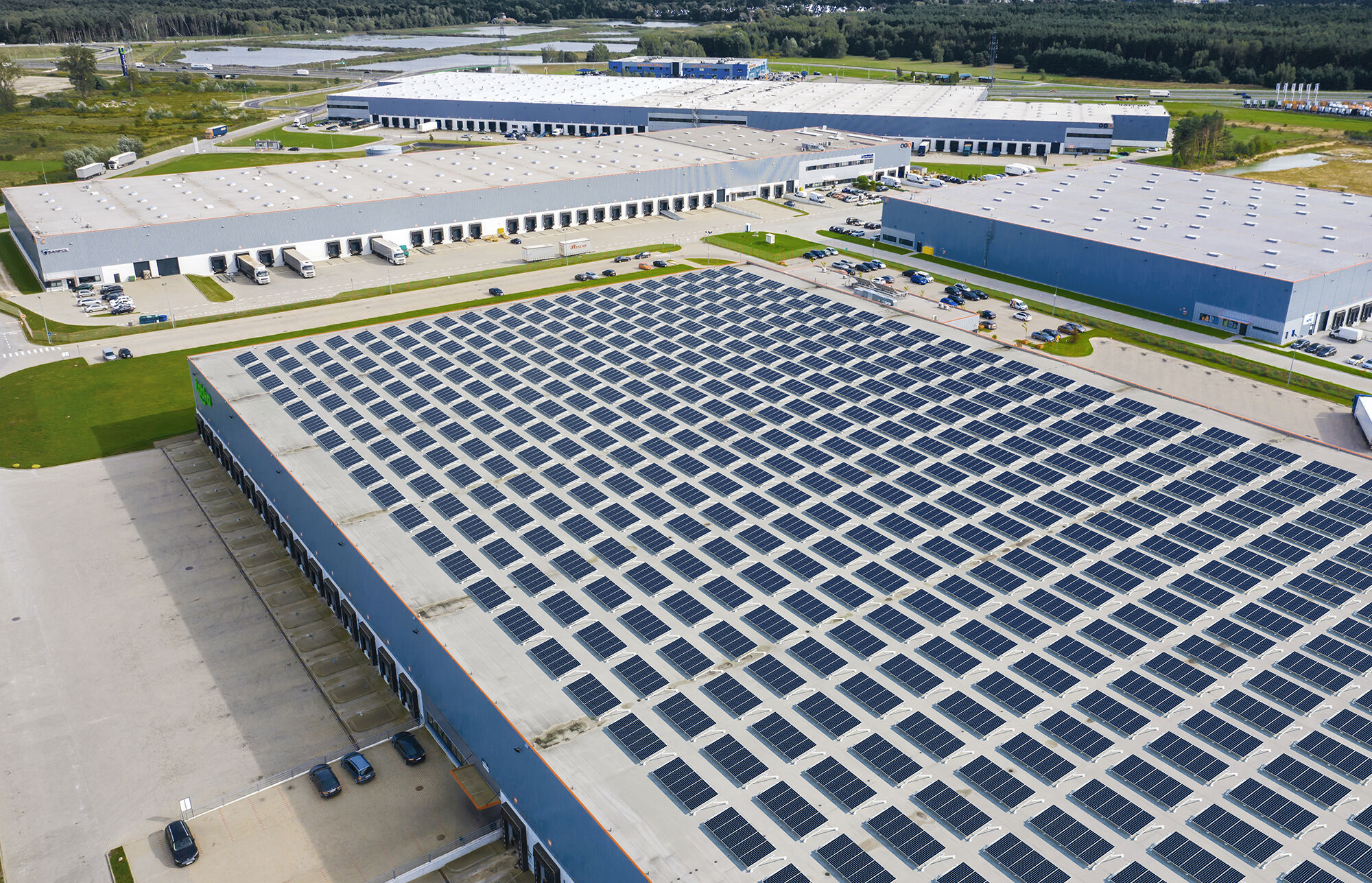

Orientamento SUD

1 / 10

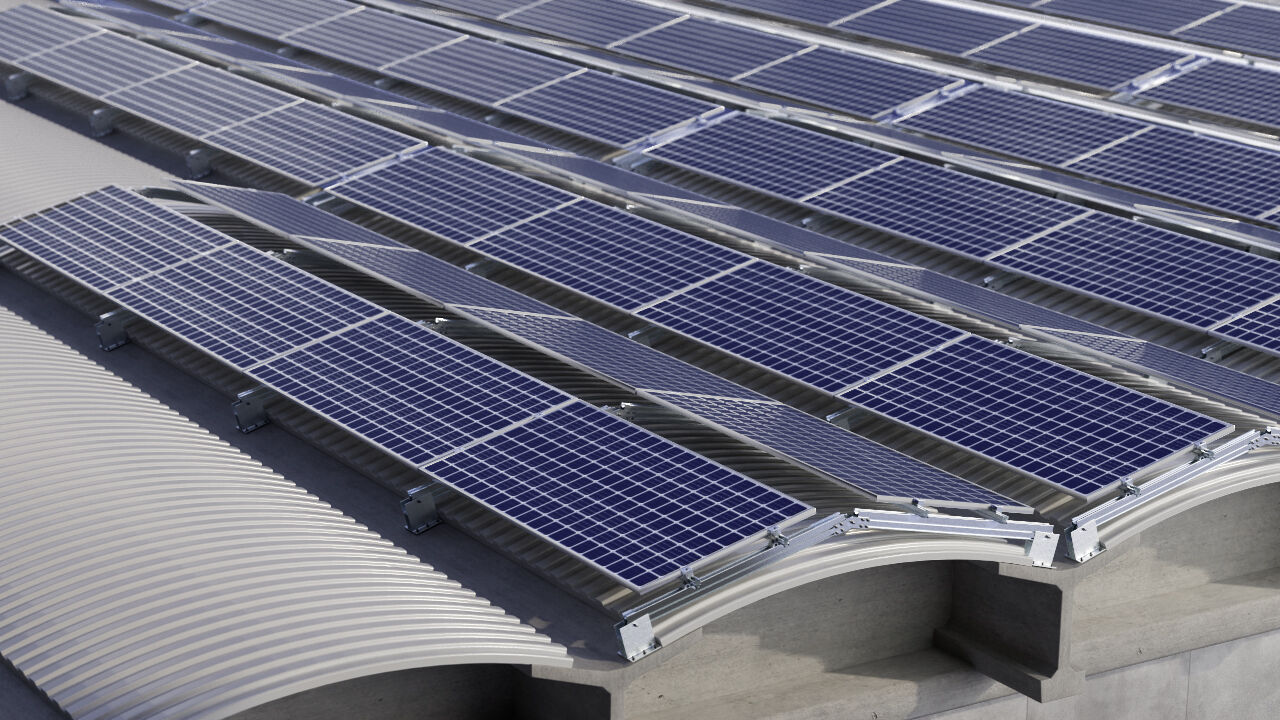

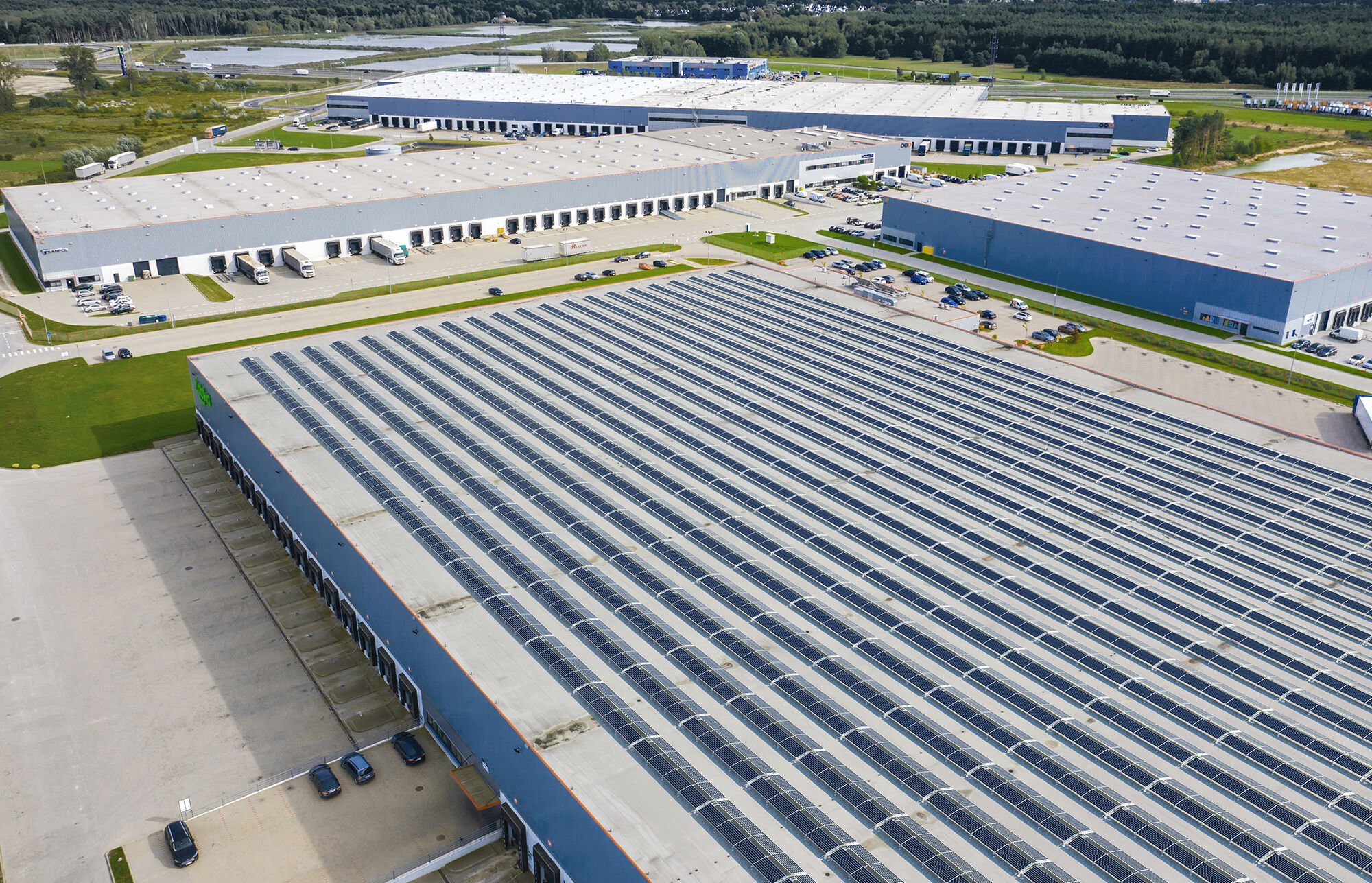

Configurazione EST-OVEST

1 / 10

Peso in kg/m	1,36 kg/m
Quantità	1 pz.
EAN	8001132123621
