Staffa piana per il collegamento di profili Solar con viti a doppio filetto STSI e STSR .
Foro asolato per maggior tolleranza nella fase di montaggio del profilo.
Versione per viti a doppio filetto M10.
Realizzata in acciaio inox A2.
Zubehör
Art.-Nr. 571210
MU F M8 A2
Art.-Nr. 571208
SKS M8 x 50 A2
Art.-Nr. 071207
RHS 8 x 20 A2
Art.-Nr. 505614

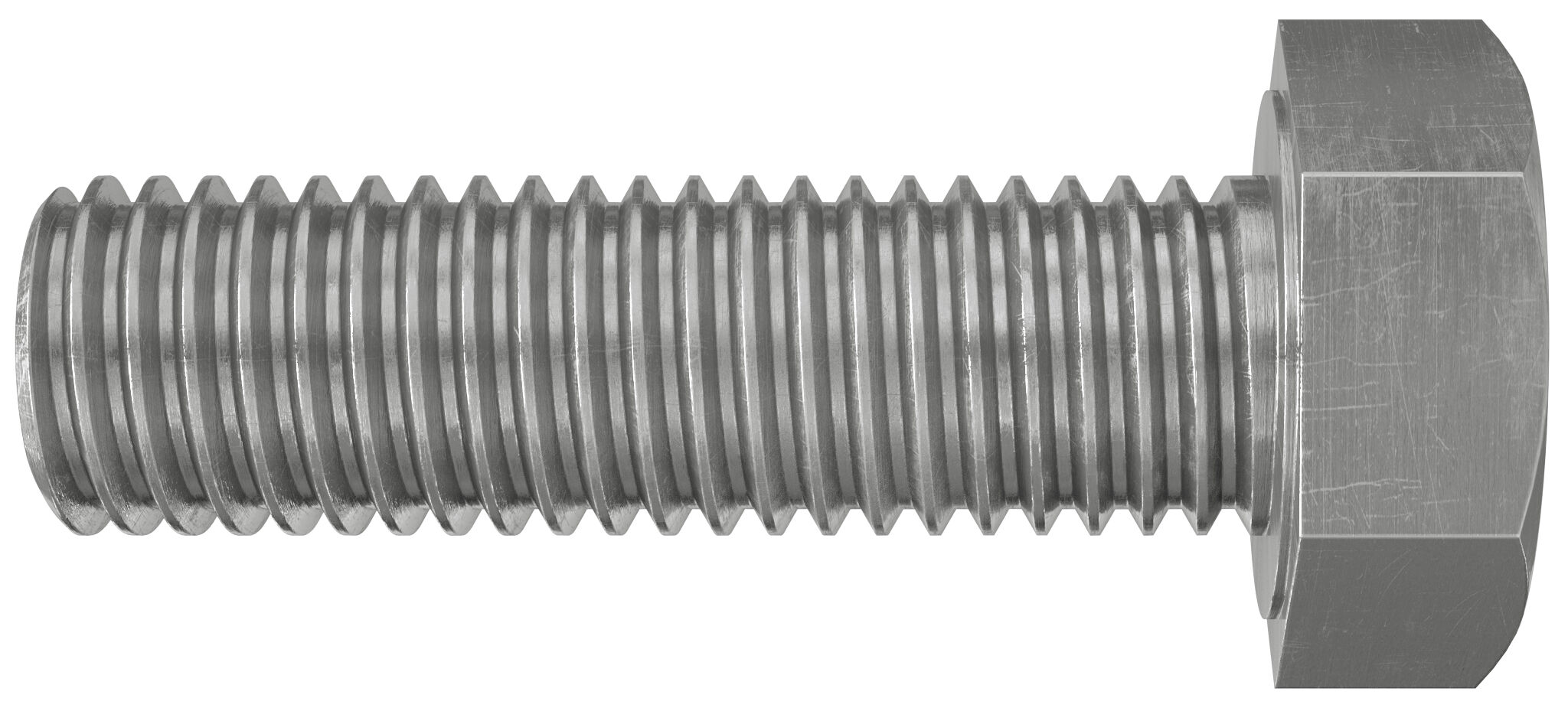

SKS M8 x 20 A2
Art.-Nr. 533376
STSI M10 x 181 mm inox A2
Art.-Nr. 071203
STSR M10 x 250 mm inox A2
Art.-Nr. 071202
STSR M10 x 200 mm inox A2
Art.-Nr. 570692
STSR M10 x 300 mm inox A2
Die Vorteile / Produktbeschreibung
Staffa piana di connessione tra viti a doppia filettatura e profili Solar.
Vantaggi
Il foro asolato permette di regolare la posizione del profilo fornendo una maggior tolleranza durante la fase di montaggio.
La staffa è adattabile a tutte le varianti di viti doppio-filetto STSR e STSI.
SSP A2 è la staffa piana per il collegamento di profili Solar con viti a doppio filetto STSI e STSR. SSP può essere connessa al profilo tramite la cava inferiore con viti SKS e dadi MU F M8 o viti a testa a martello RHS.
Proprietà
Piastra in acciaio inossidabile X5CrNi 18-10 (A2) secondo EN 10088- 2:2014
Staffa di collegamento XC in lega di alluminio AW 6063 T6 secondo EN 755-2:2013
Bulloneria in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009
Anwendung und Zulassung
Applicazioni
Installazione di pannelli fotovoltaici su coperture in combinazione con viti a doppia filettatura STSR e STSI. Compatibile con i profili SolarLight, SolarFish e SolarMid.
Zulassungen
TUV - R 60154136
Montageanleitung
Montaggio
Montare la staffa piana SSP tra i due dadi della vite doppia filettatura STSR/STSI attraverso il foro circolare.
Regolare l’altezza della staffa SSP rispetto alla vite a doppio filetto registrando il dado inferiore.
A regolazione effettuata, serrare la coppia di dadi presenti sul gambo delle viti.
Collegare il profilo Solar attraverso il foro asolato utilizzando la vite SKS M8x20 A2 o RHS M8x20 A2 e il dado flangiato MU F M 8.
