La slitta assiale a rulli per carichi leggeri fino a 1,5 kN con attacco a filettatura combinata singolo o doppio

Vantaggi

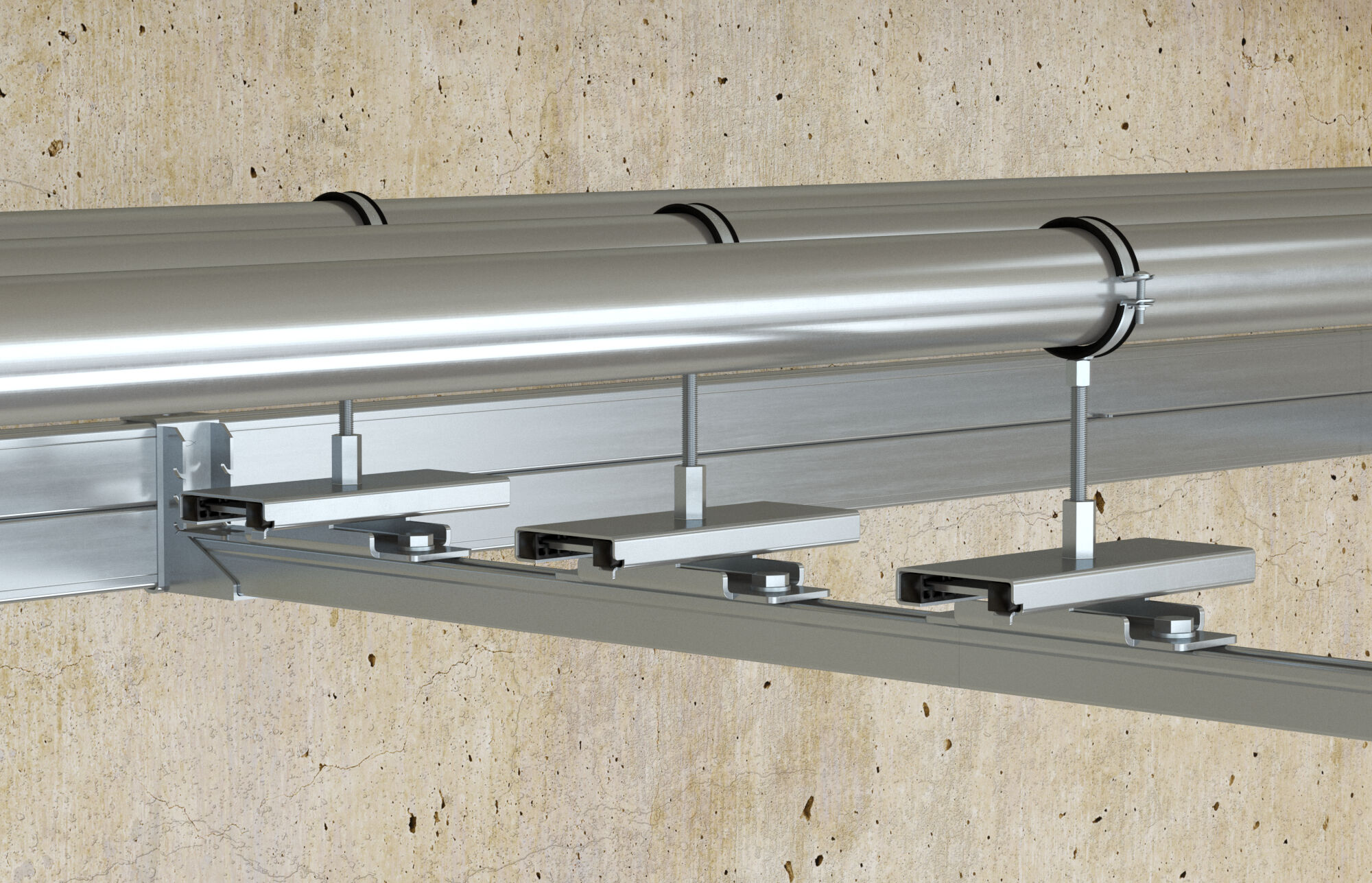

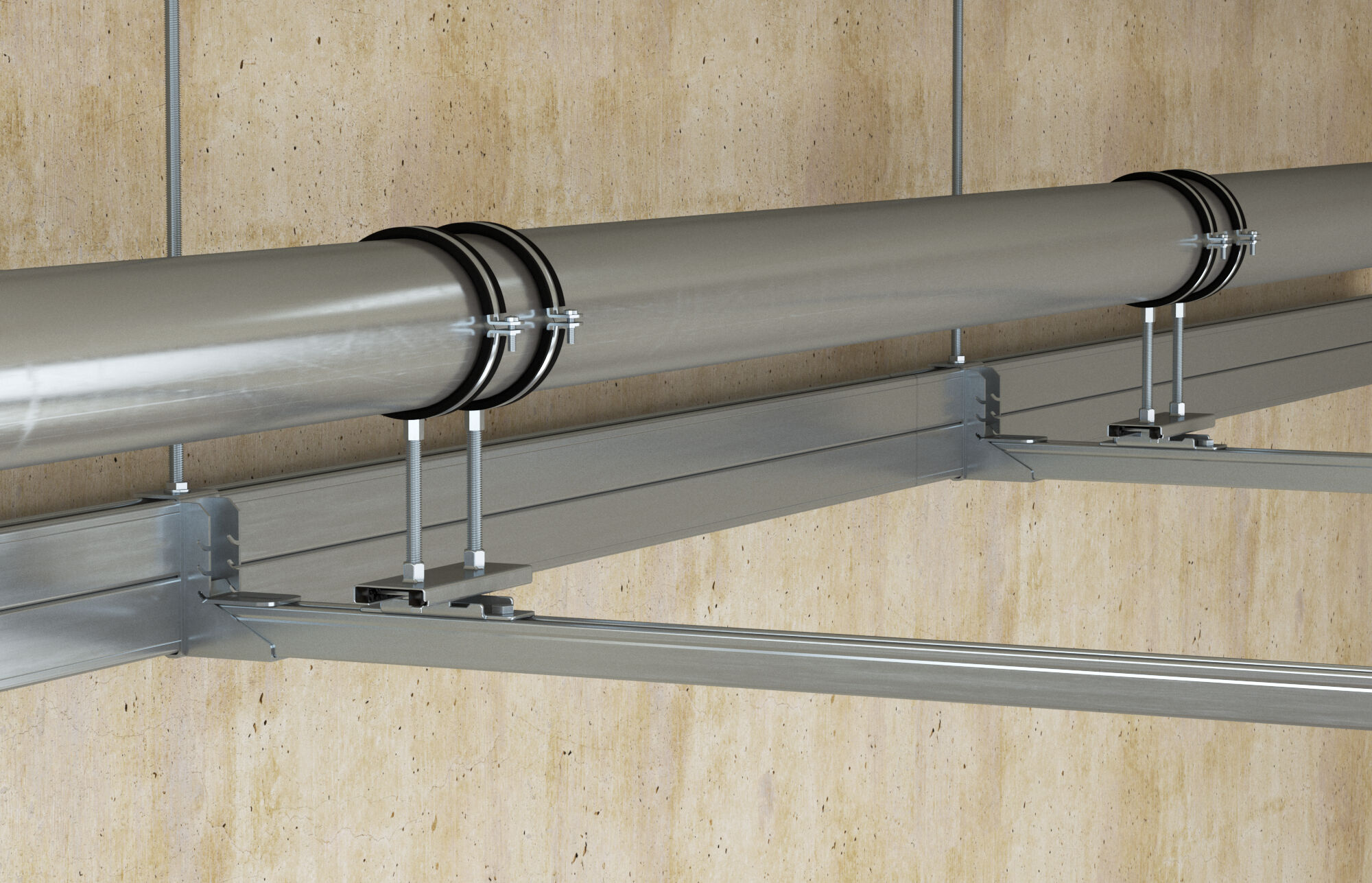

La slitta FASL risulta flessibile nel suo utilizzo grazie alle opzioni di applicazione come slitta in appoggio o sospesa e come guida su tubazioni verticali.
Il basso attrito di scorrimento delle guide in plastica consente un trasferiemento ottimale della forza nel punto fisso.
L'ampia corsa di scorrimento e le lunghe guide consentono di gestire grandi dilatazione senza problemi.
La piastra di base della slitta FASL è compatibile con i sistemi di canali FLS e FUS e consente il fissaggio in uno o due punti.
La filettatura combinata consente l'utilizzo di collari di vari dimensioni.

La slitta FASL viene utilizzata per gestire le dilatazioni assiali dei tubi ed è consigliata per tubi leggeri fino a DN100. La slitta FASL ha uno scorrimento massimo di 100 mm / 120 mm ed una capacità di carico massima di 1,5 kN. La slitta FASL è disponibile con filettatura combinata M8/M10 o con una singola filettatura M10. La slitta FASL può essere utilizzata per il montaggio in appoggio o sospeso. La versione zincata è adatta per installazioni all'interno degli edifici.

Proprietà

Materiale: acciaio
Zincatura: zincatura a freddo
Materiale guida scorrevole: poliammide rinforzata con fibra di vetro
Range di temperatura: -30 °C to +130 °C

Filettatura ( A )	M8 / M10
Larghezza ( B )	140 mm
Altezza ( H )	56 mm
Carico statico raccomandato max. (sospeso) ( N_rec )	1,2 kN
Carico statico raccomandato max. (verticale) ( N_rec )	1,2 kN
Spostamento (W)	100 mm
Quantità	10 pz.
EAN	4048962482751
