Sistema Seismic per lo staffaggio antisismico degli impianti
Collegamento per barre filettate S-VA
Sistema Seismic per lo staffaggio antisismico degli impianti
Connessione ad angolo variabile per il controventamento con barre filettate M10 applicabile al profilo e alla superficie di fissaggio
Collegamento per barre filettate S-VA
Varianti del prodotto
Scarica le immagini
Varianti del prodotto
1 Product varianten
Per profilo
Quantità
EAN
S-VA
Art. nr. 552360
FUS, FLS
10
[pz.]
8001132098608
Per profilo
FUS, FLS
Quantità
10
pz.
EAN
8001132098608
1 van 1 artikelen bekeken
Vantaggi / descrizione del prodotto
Vantaggi
Applicabile sia trasversalmente che longitudinalmente rispetto alla direzione.
2 staffe S-VA possono essere montate sovrapposte per controventare lo stesso punto in diverse direzioni.
Angolo di inclinazione variabile 45°±15°.
Slot di aggancio sagomato per facilitare l’installazione della barra.
Utilizzabile solo con dado o con dado e rondella per migliorare il trasferimento dei carichi.
La geometria di S-VA garantisce la trasmissione centrata dei carichi.
La connessione S-VA consente di controventare impianti esistenti senza smontarli.
Proprietà
Materiale staffa: S275JR
Materiale base: S355MC
Vite: M10x45 cl.8.8 Z/B
Dado: M10 cl.8 Z/B
Zincatura: zincatura elettrolitica min 5µm
Applicazioni e Certificazioni
Applicazioni

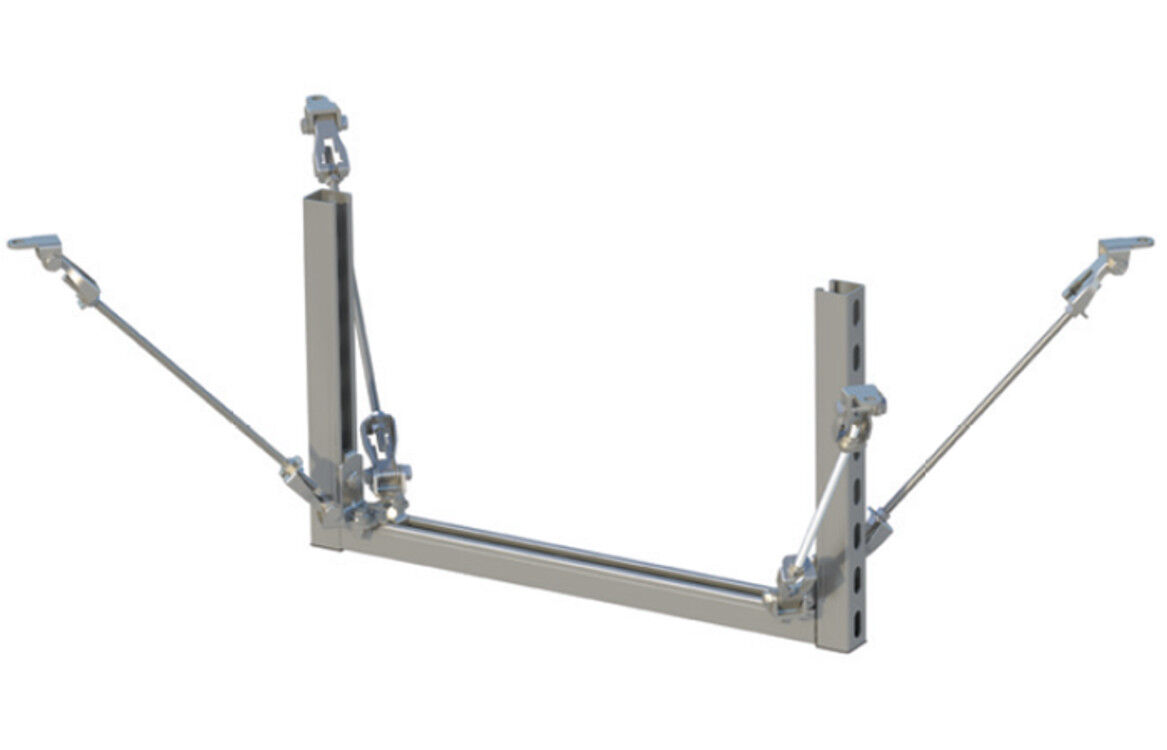

Controventamento tramite barre filettate M10 di telai sia nuovi che esistenti.
La staffa può essere montata sia sul telaio che a parete o soffitto.
Utilizzare dado e controdado per fissare la barra inclinata.
