L’elevata capacità portante del golfare ø 50 mm in acciaio forgiato a caldo incrementa la sicurezza del fissaggio del ponteggio.
Lo stelo esagonale del golfare è facilmente serrabile con chiave SW 22.

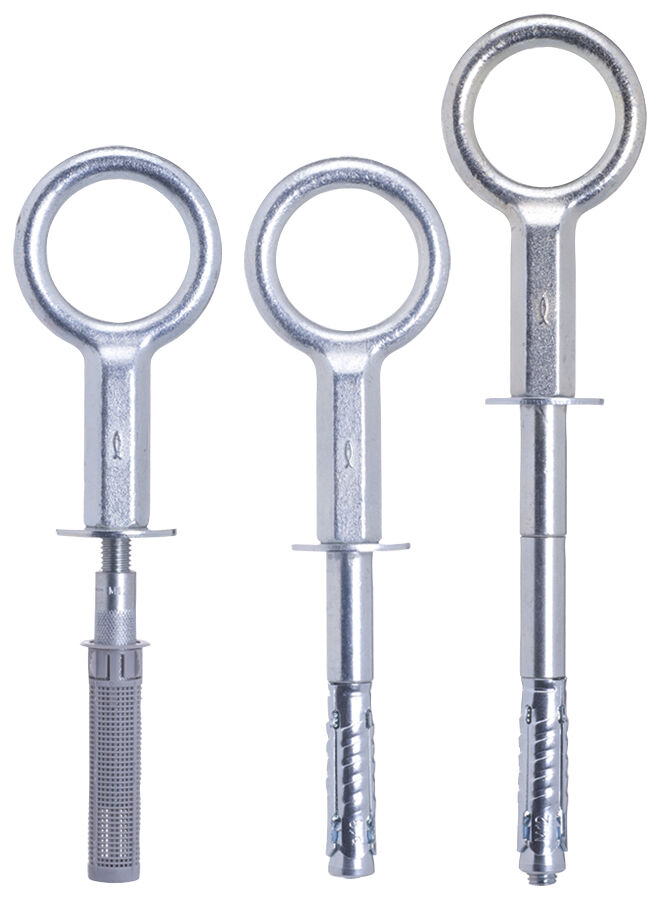

Gli ancoraggi GP-TA M C e GP-TA M L sono costituiti dal golfare ø 50 mm, corpo espansore TA M, barra filettata, rondella. La versione GP-TA M L ha una barra più lunga dotata di distanziale per superare maggiori spessori di materiale non portante. Il golfare può essere ripetutamente installato e smontato utilizzando un nuovo punto di fissaggio.
L’ancoraggio GP-FIP è costituito dal golfare ø 50 mm, barra filettata, rondella, bussola internamente filettata FIS E 15 x 85 M 12 e tassello a rete FIS H 20 x 85 K. Il golfare può essere ripetutamente installato e smontato utilizzando lo stesso punto di fissaggio.
Applicazioni e Certificazioni
Applicazioni

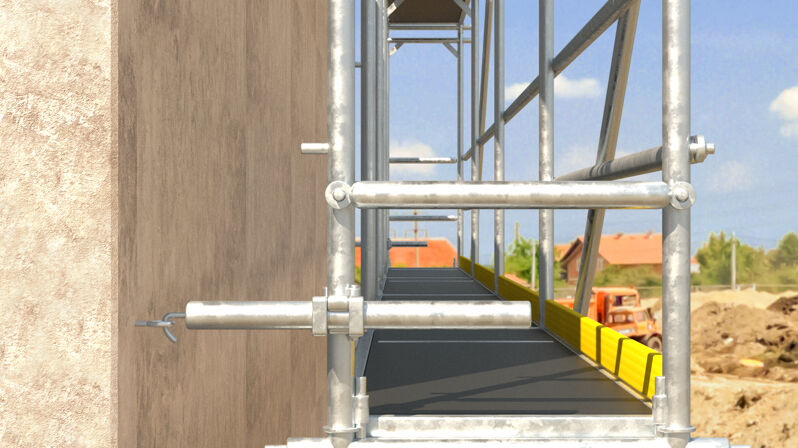

Ponteggi di facciata
Funi
Catene
Materiali di supporto
GP-TAM adatto per:
Calcestruzzo
Pietra naturale con struttura compatta
GP-FIP adatto per:
Mattone pieno in laterizio
Mattone semipieno (perforato verticalmente) in laterizio
Blocco cavo in calcestruzzo alleggerito
Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
Istruzioni di montaggio
Montaggio
Primo utilizzo: inserire l'ancoraggio per ponteggi GP-TAM nel foro e avvitare lo stelo esagonale del golfare fino alla completa espansione dell'ancoraggio. Per GP-FIP inserire il tassello a rete nel foro e iniettare la resina a partire dal fondo. L'inserimento a rotazione dell'ancoraggio provoca la fuoriuscita della resina attraverso la struttura a graticcio del tassello a rete.
Utilizzo successivo: per GP-TAM svitare il golfare e applicare un nuovo corpo espandente TA M (disponibile separatamente), l'ancoraggio per ponteggi GP-TAM è nuovamente pronto all'uso. Per GP-FIP svitare il golfare con barra filettata e riutilizzarli con una nuova bussola filettata interamente e un nuovo tassello a rete.
