fischer FLS 31

Il sistema veloce, resistente, versatile per l‘impiantistica leggera

fischer FLS 31 è la nuova gamma leggera per lo staffaggio di impianti di riscaldamento, ventilazione, condizionamento ed elettrici.

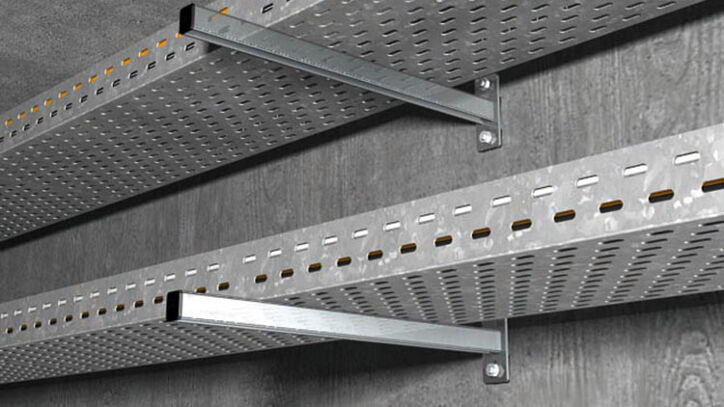

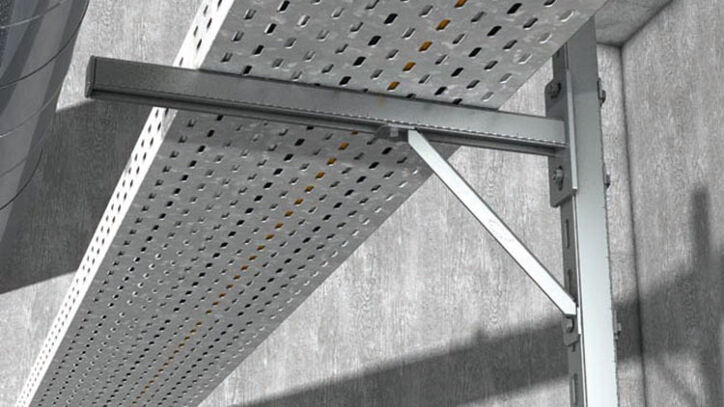

Tre diverse altezze di profili coprono ogni tipologia di applicazioni: telai a soffitto, a pavimento o mensole a parete. Una gamma di accessori preassemblati permette un notevole risparmio sia di tempo che nella quantità di prodotti impiegati.

Scopri la gamma completa FLS 31

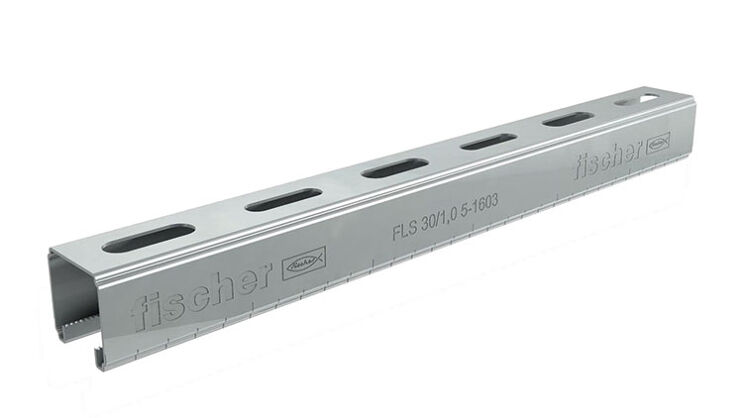

Profili di montaggio FLS 31

Asole alternate di larghezza 10,5 e 8,5 rendono i profili versatili nell’utilizzo sia per pendinature con barre filettate che per il fissaggio diretto al solaio/parete mediante viti FBS.
Un‘unica larghezza dei profili di 31 mm per un’ottimizzazione degli accessori di collegamento.
Profili dentellati per un‘installazione dei connettori veloce e sicura.
La particolare geometria del profilo consente un alloggiamento perfetto degli elementi di connessione.
La scala centimetrata semplifica il taglio a misura e posizionamento degli accessori in cantiere.
Tre diverse altezze (17, 30 e 37 mm) dei profili.

Elementi di connessione con viteria preassemblata

Bloccaggio immediato grazie ad una semplice rotazione di 90° del bullone preassemblato sulla staffa.
La rapidità di installazione e i bulloni preassemblati sugli elementi diconnessione rendono il sistema veloce da installare consentendo un notevole risparmio di tempo e una sensibile riduzione del numero dei pezzi utilizzati.
Presa sicura e carichi garantiti grazie alle zigrinature presenti sugli elementi di connessione, suidadi rettangolari e sulle rondelle di bloccaggio.

Connettori

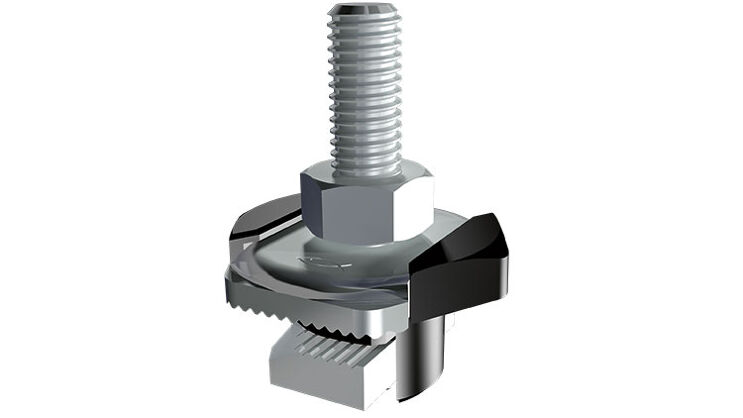

FHS Clix

Facile inserimento e scorrimento nella guida del connettore FHS 31 e FSM 31grazie allo speciale accessorio in plastica che funge da molla.

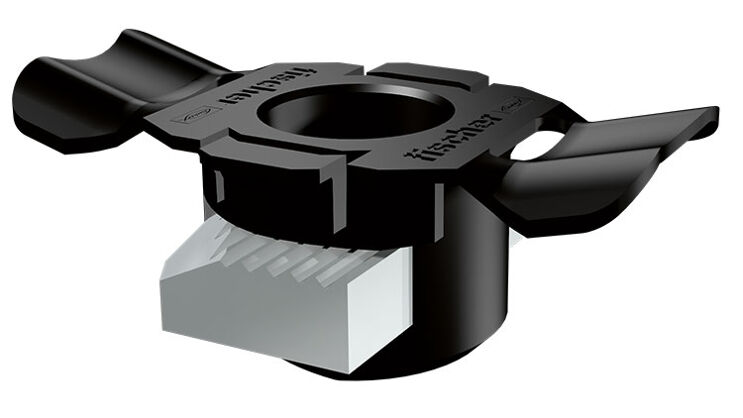

FSM Clix P

Le alette in plastica facilitano la presa e l‘inserimento del connettore sul profilo. In seguito alla rotazione di 90°, le alette scompaiono all’interno del canale garantendo una connessione sicura acciaio-acciaio senza layer aggiuntivi tra profilo e staffa di collegamento.

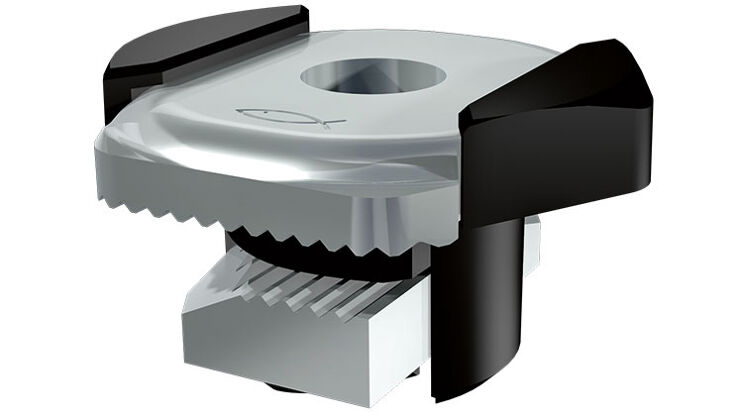

FSM Clix M

La sua forma garantisce il bloccaggio del connettore sul profilo in seguito alla rotazione di 90° impedendo errori in fase di installazione.

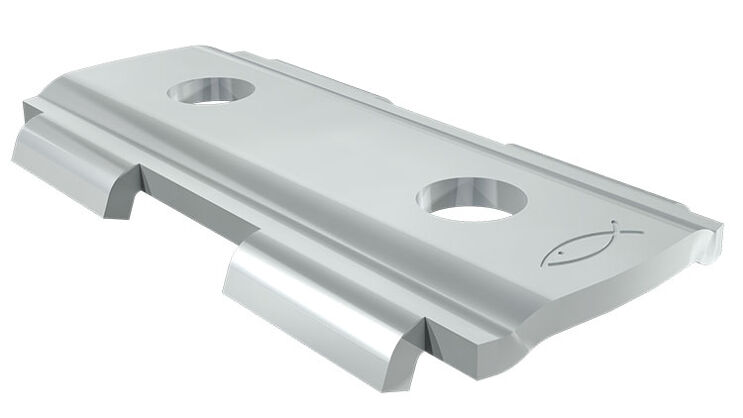

SV 31

Le esclusive alette di fissaggio garantiscono un'installazione precisa sul binario.

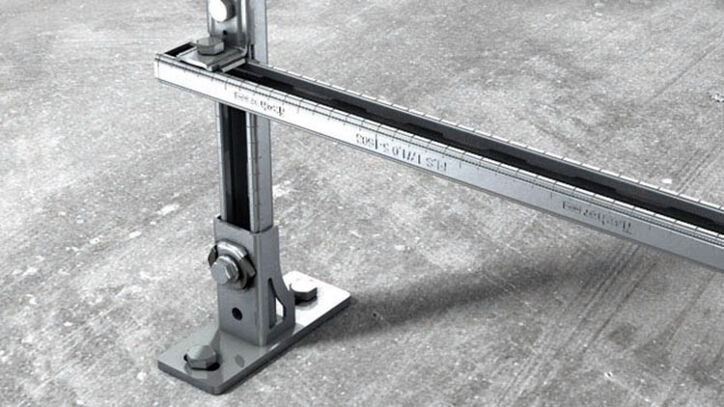

Fissaggio del binario a terra

Installazione rapida e sicura con SF Clix 31 premontato

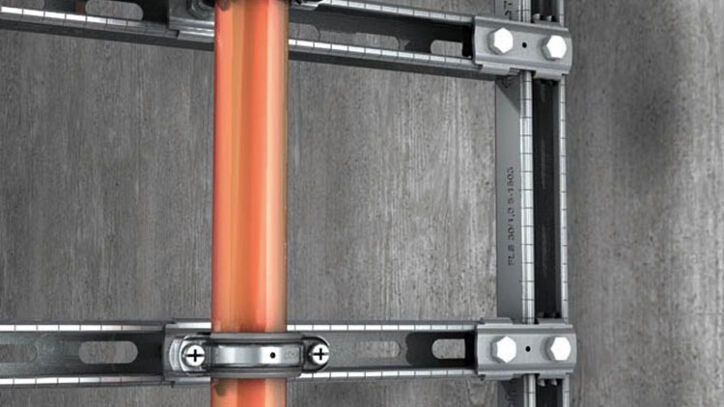

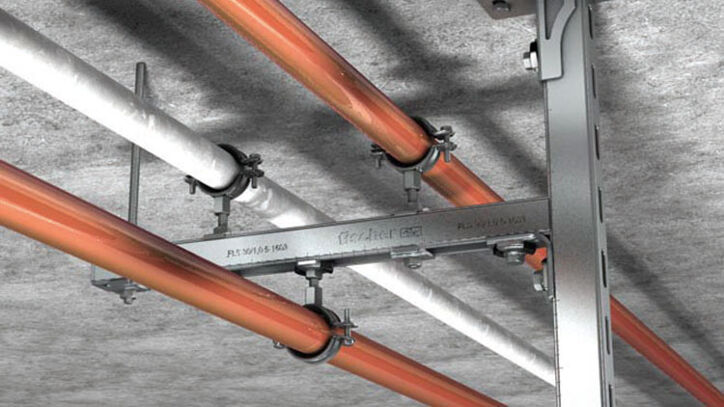

Installazioni idrauliche

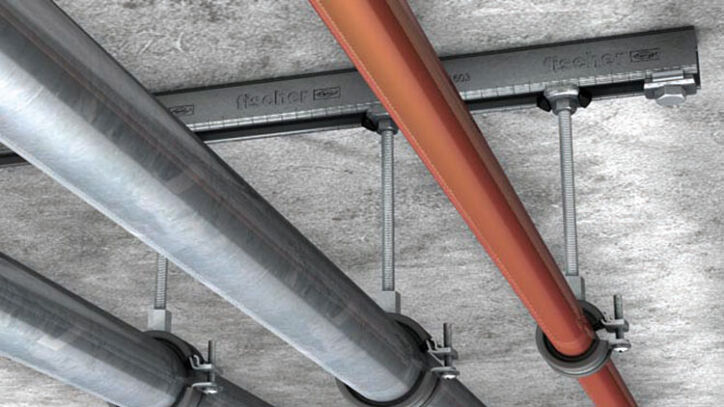

Realizzazione di telai a soffitto o a parete per l‘installazione di linee idrauliche di mandata e ritorno in edifici industrali mendiante i profili FLS 31, mensole a sella SF 31 e connettori FHS 31 Clix.

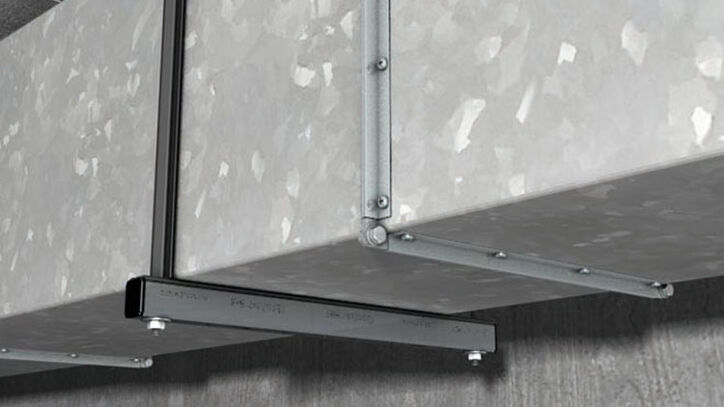

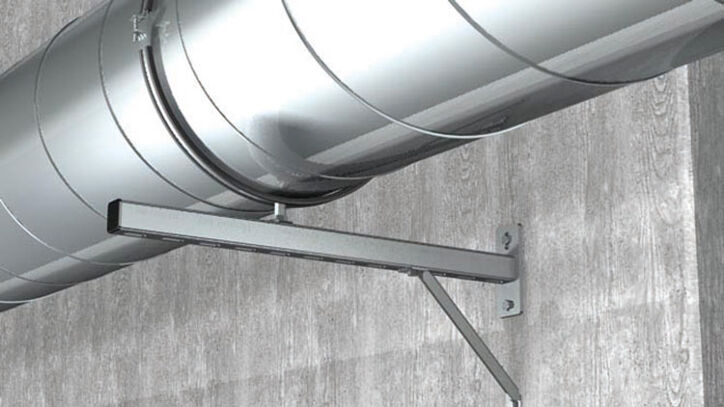

Installazioni aerauliche

Installazione di linee aerauliche rettangolari mendiante pendinatura a soffitto con profili FLS 31.

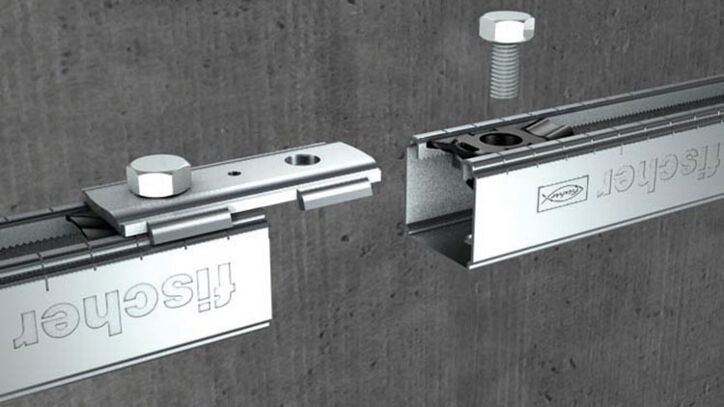

Collegamento di binari

Connessione sicura grazie all'elemento retrattile sul dado scorrevole FSM Clix P.

Griglia a due livelli

Montaggio ortogonale alla guida attraverso gli appositi occhielli di fissaggio sull'elemento SV 31.

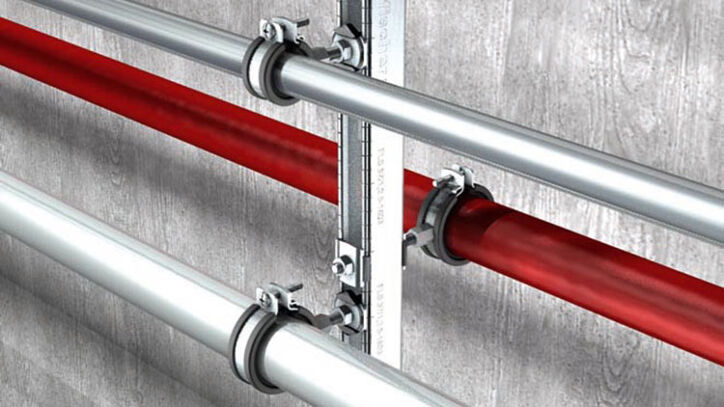

Installazioni idrauliche

Realizzazione di telai a soffitto o a parete per l‘installazione di linee idrauliche di mandata e ritorno in edifici industrali mendiante i profili FLS 31, mensole a sella SF 31 e connettori FHS 31 Clix.
