C-FIX Online

Include gli attuali Standard di progettazione, come ad esempio la Norma Europea EN 1992-4 e il Rapporto Tecnico EOTA TR 054 per il dimensionamento di ancoranti metallici meccanici e chimici nel calcestruzzo nonché sistemi ad iniezione per ancoraggi in muratura.

La progettazione dell’ancoraggio nel calcestruzzo può essere eseguita assumendo una piastra di base rigida, seguendo una distribuzione lineare della deformazione, oppure considerando condizioni di rigidezza realistiche utilizzando un approccio di modellazione a molla.



Vai a C-FIX Online

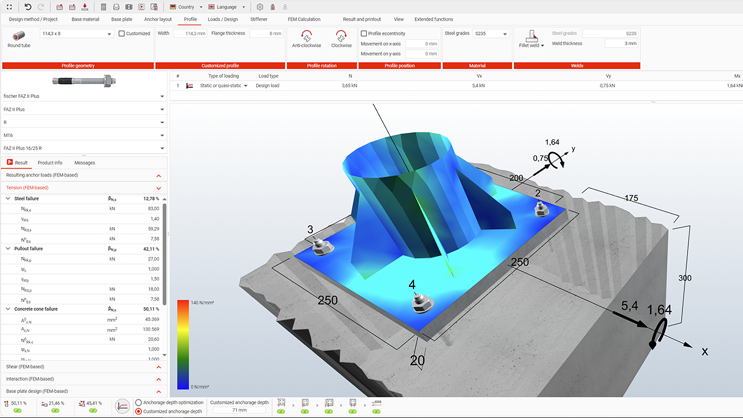

Il modello a molla in C-FIX Online

Il modello a molla lineare combinato con un approccio agli elementi finiti consente la determinazione delle forze sugli ancoranti di un gruppo.

Ciò consente il confronto tra le forze di ancoraggio ottenute assumendo una distribuzione lineare delle deformazioni (piastra di base rigida) e le forze di ancoraggio realistiche (piastra di base flessibile).

Il calcolo è eseguito in background nei nostri server con il consolidato software agli elementi finiti RFEM® di Dlubal®.

La modellazione e le verifiche sono eseguite come di consueto in C-FIX Online.

Per verificare e soddisfare i requisiti (ipotesi di piastra di base rigida) l'ancoraggio può essere ottimizzato con i seguenti parametri:

  • Aumentando lo spessore della piastra di base
  • Ingrandendo le dimensioni del profilo connesso
  • Aggiungendo ulteriori fazzoletti di rinforzo (irrigidimenti)
  • Selezionando un altro sistema di ancoraggio per ottimizzare la distribuzione delle forze
  • Modificando degli interassi

Scopri di più

Vantaggi della progettazione FEM

Le forze realistiche sugli ancoranti sono determinate con il software di progettazione.
Facile ottimizzazione degli ancoraggi.
È possibile definire e progettare più casi di carico.
Il profilo e gli irrigidimenti sono considerati nella progettazione.
La progettazione FEM può essere utilizzata per verificare gli ancoraggi esistenti.
È possibile verificare la rigidezza della piastra di base.
Le deformazioni sono rappresentate realisticamente.
Il componente aggiuntivo per il calcolo di una piastra di base sufficientemente rigida si basa sul calcolo realistico della forza sugli ancoranti: semplice e veloce.
Inoltre, è possibile eseguire il progetto della piastra di base controllando le sollecitazioni dell’acciaio, le saldature, il rifollamento del foro e la compressione nel calcestruzzo sotto la piastra di base.

Esempi

Vista standard



Deformazioni della piastra di base

Tensioni

Licenze per il modulo aggiuntivo modello a molla

Vai a C-FIX Online


Licenza accademica
Utente: Studenti o insegnanti
Durata: 6 mesi
Licenza utente singolo
Utente: Uno
Durata: 12 mesi
Licenza multiutente
Utente: Fino a 3 utenti
Durata: 12 mesi
Licenza aziendale
Utente: Utenti illimitati contemporanei
Durata: 12 mesi

CHANNEL-FIX Online

La App per la progettazione e il calcolo dei profili di ancoraggio fischer per qualsiasi applicazione.

Vantaggi

  • Crea flessibilità nella progettazione con diverse funzionalità di modellazione delle applicazioni.
  • Aiuta a ottimizzare il design e le soluzioni possibili con la gamma di prodotti fischer adeguata alle specifiche fornite.
  • Rapporto di pre-dimensionamento veloce, affidabile e trasparente che mostra tutti i parametri che influenzano il calcolo per rendere il progetto tracciabile anche con carta e penna.
