Il Disegno Dettagliato, la specificazione tecnica del progetto

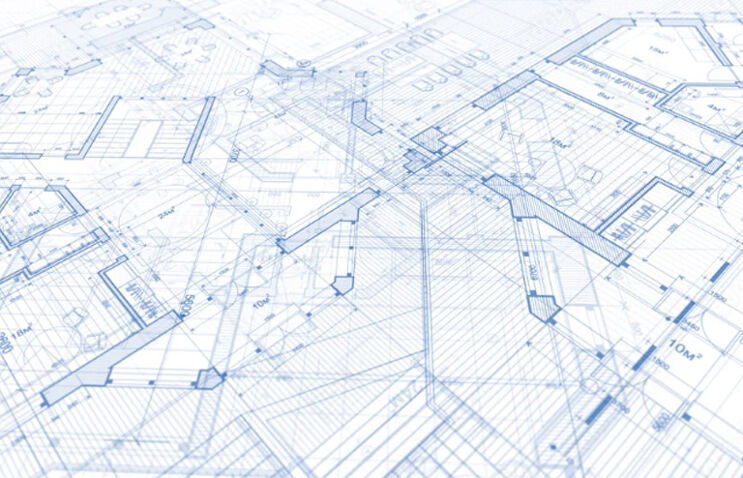

Il Disegno Dettagliato è una rappresentazione tecnica altamente specifica e dettagliata che deriva dal disegno tipologico. La sua funzione principale è quella di arricchire il progetto iniziale con tutte le informazioni aggiuntive necessarie per la comprensione, la verifica e l'effettiva realizzazione della soluzione proposta.

Questo tipo di elaborato ha l'obiettivo di assicurare la corretta esecuzione di ogni singolo componente dell'opera. Non è solo una rappresentazione grafica, ma una vera e propria soluzione tecnica: esso identifica infatti la metodologia migliore per una specifica applicazione, fornendo le dimensioni esatte dei componenti suggeriti e illustrando graficamente quali prodotti utilizzare per creare le connessioni tra i diversi elementi.

Per garantire la massima flessibilità e integrazione con i software di progettazione più comuni, il Disegno con dettagli costruttivi viene fornito in diversi formati digitali: PDF, DWG o RFA (modello 3D BIM).

Vantaggi

Massima precisione e riduzione degli errori

Fornendo informazioni estremamente dettagliate su misure, materiali e prodotti da utilizzare, il rischio di errori in fase di costruzione è minimizzato, riducendo sprechi di tempo e risorse.

Integrazione avanzata nei flussi digitali

I formati DWG e BIM facilitano la gestione del progetto in un ambiente collaborativo, permettendo di analizzare il componente in 3D e di includere i dati informativi all'interno di modelli digitali complessi.

Ottimizzazione della soluzione

L'elaborato suggerisce la soluzione tecnica migliore per una specifica applicazione, a garanzia che i prodotti scelti siano i più adatti ed efficienti per la funzione da svolgere.

Comunicazione efficace tra i professionisti

Tutti gli attori del progetto lavorano sulla base delle stesse informazioni precise, facilitando il confronto e l'allineamento.

Scopri tutti i servizi tecnici fischer!

Il nostro team di ingegneri e tecnici specializzati è sempre a disposizione per dare assistenza in fase di progettazione e per orientare il cliente alla scelta della migliore soluzione con sopralluoghi in cantiere, affiancamento ai progettisti, incontri con installatori ed imprese e supporto alla rete vendita.

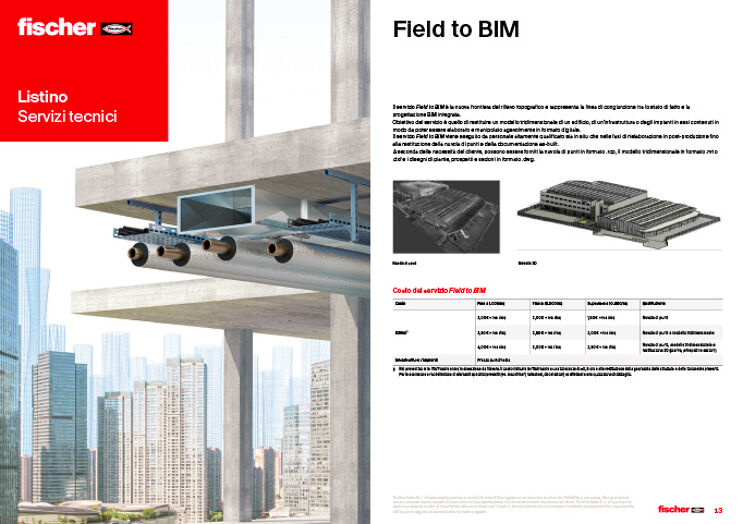

Scarica il listino Servizi Tecnici

Abbiamo raccolto in un documento tutti i servizi tecnici offerti da fischer per ogni gamma di prodotto. Siamo a tua disposizione!

Download pdf

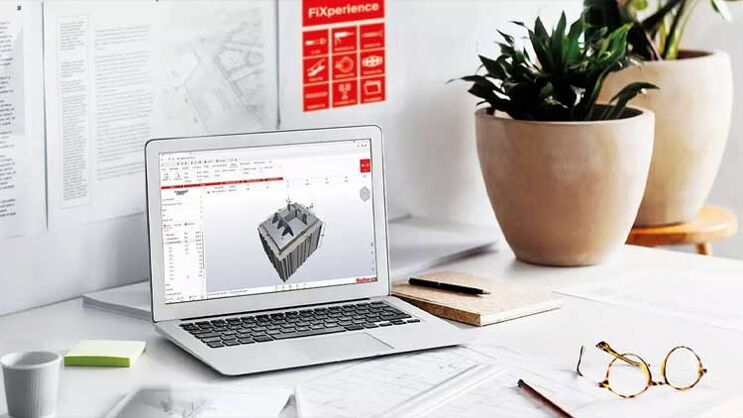

Configura i tuoi sistemi di fissaggio con il software FIXperience

Il software di progettazione FiXperience ti offre un supporto sicuro e affidabile nella gestione dei progetti, che tu sia un prescrittore, un ingegnere strutturale oppure un installatore.

FiXperience è configurato in modo modulare ed è utilizzabile per una grande varietà di applicazioni: grazie al funzionamento intuitivo del programma, è possibile progettare e calcolare ancoraggi e fissaggi in modo semplice e flessibile attraverso diversi moduli applicativi.

Scopri di più

Hai un progetto da sviluppare?

Dalla soluzione costruttiva all’applicazione in cantiere, i consulenti fischer sono a disposizione sia per il dimensionamento strutturale, che per la scelta dei prodotti più idonei ad ogni specifica applicazione. Contattaci!
